1. Propósito de un diagrama de despliegue UML
Un diagrama de despliegue muestra la arquitectura física/ejecución de un sistema:
- Nodos de hardware (servidores, dispositivos, instancias en la nube)
- Artefactos de software desplegados en esos nodos
- Entornos de ejecución (contenedores, entornos de ejecución)
- Camino de comunicación entre nodos (protocolos, conexiones)
Para un sistema simple de pedidos de comida en línea, visualiza cómo:
- Las interfaces web de clientes y restaurantes son servidas
- La lógica de negocio se ejecuta
- Los datos se almacenan
- Los servicios externos (pagos, notificaciones) se integran
Ayuda a desarrolladores, equipos DevOps y partes interesadas a comprendertopología de despliegue, puntos de escalabilidad, límites de seguridad y dependencias.
2. Elementos clave UML en diagramas de despliegue
| Elemento | Notación UML (PlantUML) | Significado / Cuándo usarlo | Ejemplos de estereotipos |
|---|---|---|---|
| Nodo | node “Nombre” | Recurso computacional (físico o virtual) que puede alojar artefactos | <<dispositivo>>, <<nube>> |
| Dispositivo | nodo “Nombre” <<dispositivo>> | Hardware físico o virtual (servidor, móvil, router) | <<dispositivo>>, <<servidor>> |
| Entorno de ejecución | nodo “Nombre” <<entornoEjecucion>> | Entorno de tiempo de ejecución de software/container (Tomcat, Node.js, Docker, JVM) | <<entornoEjecucion>>, <<contenedor>> |
| Artificio | artificio “filename.war” | Unidad desplegable (ejecutable, .jar, paquete .js, esquema de base de datos, archivo de configuración) | <<ejecutable>>, <<archivo>>, <<baseDeDatos>> |
| Componente | componente “Nombre” | Unidad lógica de software (opcional en diagramas de despliegue; a menudo realizada por artificios) | <<web>>, <<servicio>> |
| Camino de comunicación | –, –>, ..> | Conexión de red entre nodos (puede tener etiqueta de protocolo) | HTTP/HTTPS, WebSocket, RMI |
| Dependencia / Llamada | ..>, –> | Uso/dependencia (por ejemplo, frontend llama a backend) | <<llama>>, <<accede>> |
| Manifestación / Realización | ..> con <<realiza>> o ..> | El artificio realiza / se despliega como un componente | <<realiza>>, <<manifestacion>> |
| Sistema externo | nodo “Nombre” <<externo>> | Servicio de terceros fuera de su control | <<externo>>, <<SaaS>> |
3. Mejores prácticas para diagramas de despliegue (especialmente para sistemas web)
- Manténgalo simple y legible — evite el sobrecargamiento; un diagrama por entorno principal (dev/estaging/prod opcional)
- Use agrupaciones significativas agrupación de nodos (anide nodos dentro de nodos) para mostrar clústeres/regiones de nube
- Prefiera notación concisa — muestre nombres de archivos/configuraciones solo cuando sean relevantes; omita los estereotipos redundantes
- Muestre claramente límites — nube interna frente a servicios externos
- Etiquete protocolos en los caminos (HTTP/HTTPS, WebSocket, TCP, etc.)
- Use dirección de izquierda a derecha para sistemas web (el flujo cliente → servidor → BD se siente natural)
- Distinga dispositivo (hardware) frente a entorno de ejecución (tiempo de ejecución)
- Muestre realización solo cuando aporte valor (artefacto → componente)
- Use skinparamen PlantUML para mejores colores/legibilidad
- Para sistemas pequeños/medianos: un máximo de 4–8 nodos
4. Estructura recomendada para un sistema simple de pedido de comida en línea
Una disposición limpia y moderna para este sistema:
- Lado del cliente → Navegador (implícito) se comunica con Servidor web/CDN
- Servidor web/CDN aloja artefactos estáticos + SPA para el sitio del cliente y el panel del restaurante
- Servidor de API (entorno de ejecución) ejecuta la lógica del backend
- Servidor de base de datos aloja PostgreSQL
- Externo Servicios de pago y notificación
Nodos típicos:
- Servidor web / CDN <<dispositivo>>
- Servidor de API <<entorno de ejecución>>
- Servidor de base de datos <<entorno de ejecución>>
- Pasarela de pago <<externo>>
- Servicio de notificación <<externo>>

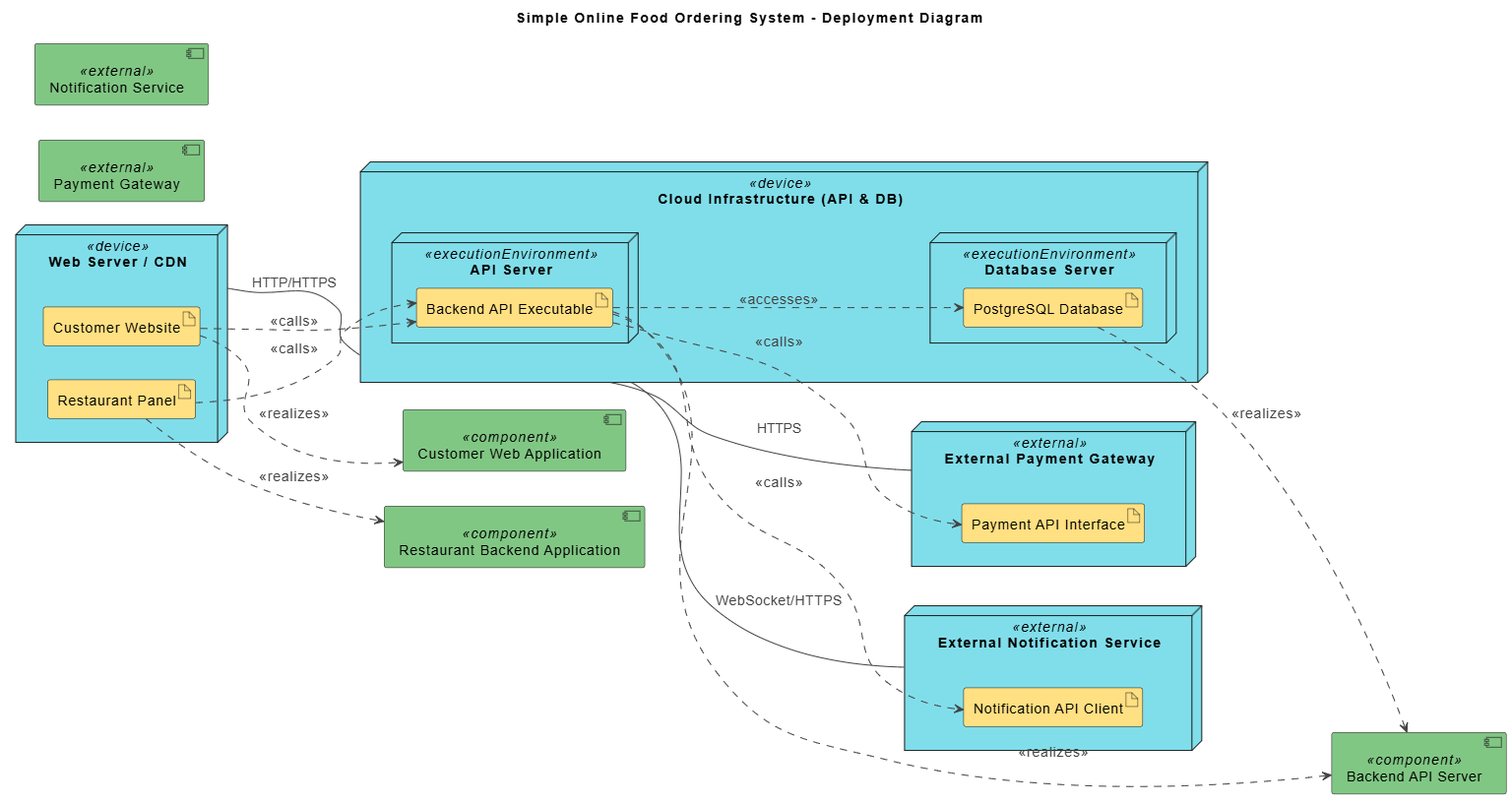

5. Diagrama generado por el chatbot de inteligencia artificial de Visual Paradigm
Código PlantUML mejorado y limpio (con explicaciones)
@startuml
título Sistema simple de pedido de comida en línea – Diagrama de despliegue
dirección de izquierda a derecha
skinparam {
ColorFlecha #424242
ColorFuenteFlecha #424242
TamañoFuentePorDefecto 14
sombreado false
estereotipoCColorFondo #ADD1B2
estereotipoIColorFondo #ADD1B2
}
‘ ── Nodos ────────────────────────────────────────────────
nodo “Servidor Web / CDN” <<dispositivo>> como WebServer {
[Sitio web del cliente HTML/JS/CSS] #..# (SPA del cliente)
[Panel de administración del restaurante HTML/JS/CSS] #..# (SPA del restaurante)
}
nodo “Backend en la nube” <<dispositivo>> como Cloud {
nodo “Servidor de API” <<entornoEjecucion>> como APIServer {
artefacto “backend-api.jar / main.exe” como BackendArtifact
}
nodo “Servidor PostgreSQL” <<entornoEjecucion>> como DBServer {
base de datos “Base de datos PostgreSQL” como Postgres <<base de datos>>
}
}
nodo “Pasarela de pago” <<externo>> como Payment {
[API de pago] como PaymentAPI
}
nodo “Servicio de notificaciones” <<externo>> como Notification {
[WebSocket / API de notificaciones por push] como NotifyAPI
}
‘ ── Relaciones ─────────────────────────────────────────
WebServer –> Cloud : HTTPS (llamadas a la API)
Cloud –> Payment : HTTPS (proceso de pago)
Cloud –> Notification : WebSocket / HTTPS (actualizaciones de estado)
‘ Artefacto → realización de componente (opcional pero claro)
(SPA del cliente) ..> BackendArtifact : <<llama>>
(SPA de restaurante) ..> BackendArtifact : <<llamadas>>
BackendArtifact –> Postgres : <<JDBC / SQL>>
BackendArtifact –> PaymentAPI : <<llamadas HTTPS>>
BackendArtifact –> NotifyAPI : <<WebSocket / HTTPS>>
‘ Opcional: mostrar el protocolo en la BD si lo desea
‘ BackendArtifact -derecha-> Postgres : <<JDBC>>
nota a la derecha de Cloud
Configuración típica para pequeñas o medianas instalaciones:
• Máquina virtual única o pequeño clúster
• La API y la BD pueden estar en la misma máquina (por simplicidad)
o separadas para una mejor escalabilidad
fin nota
@enduml
6. Paso a paso: Cómo crear tu propio diagrama de despliegue
- Lista todos los objetivos de ejecución (servidores, contenedores, servicios externos)
- Lista los artefactos desplegables (lo que realmente se ejecuta: paquete .js, .jar, base de datos)
- Agrupa en nodos (anida cuando sea lógico — por ejemplo, API + BD en un nodo de nube)
- Decide la dirección (de izquierda a derecha funciona bien para web → API → BD)
- Añade rutas de comunicación con etiquetas de protocolo
- Añade dependencias clave (<<llamadas>>, <<accesos>>)
- Aplica skinparam para colores/legibilidad
- Añade notas para decisiones importantes (instancia única frente a múltiple, notas de escalabilidad)
- Validar: ¿Puede un ingeniero de DevOps entender dónde desplegar cada pieza?
Resumen – Referencia rápida para el despliegue de pedidos de comida simples
| Parte | Tipo de nodo típico | Ejemplo de artefacto | Se conecta mediante |
|---|---|---|---|
| Interfaz de usuario del cliente | Servidor web / CDN <<dispositivo>> | Paquete SPA (HTML/JS) | HTTPS → API |
| Panel de control del restaurante | Servidor web / CDN <<dispositivo>> | Paquete SPA de administración | HTTPS → API |
| Lógica de negocio | Servidor de API <<entorno de ejecución>> | backend-api.jar / ejecutable | JDBC → BD, HTTPS → externo |
| Almacenamiento de datos | PostgreSQL <<entorno de ejecución>> | Archivos de datos de PostgreSQL + esquema | — |
| Pagos | Externo <<SaaS>> | Punto final de la API de pagos | HTTPS |
| Actualizaciones en tiempo real | Externo <<SaaS>> | WebSocket / FCM / APNs | WebSocket / HTTPS |
Esta estructura es realista para despliegues de MVP o de escala pequeña a mediana (1–3 servidores + base de datos en la nube + Stripe/PayPal + Firebase/Pusher).
No dude en ajustar la anidación, los protocolos o agregar notas de escalabilidad (por ejemplo, balanceador de carga, réplicas) cuando el sistema crezca.
