El Modelo y Notación de Procesos de Negocio (BPMN) proporciona una forma estandarizada de visualizar flujos de trabajo. Sin embargo, la claridad visual no garantiza la corrección de la ejecución. Un error común en el modelado de procesos es la creación de un deadlock. Esto ocurre cuando una instancia de proceso alcanza un estado en el que no es posible ningún avance adicional, aunque el flujo de trabajo no se haya completado. Comprender la mecánica del control de flujo, los puertas de enlace y la sincronización es esencial para construir sistemas robustos.

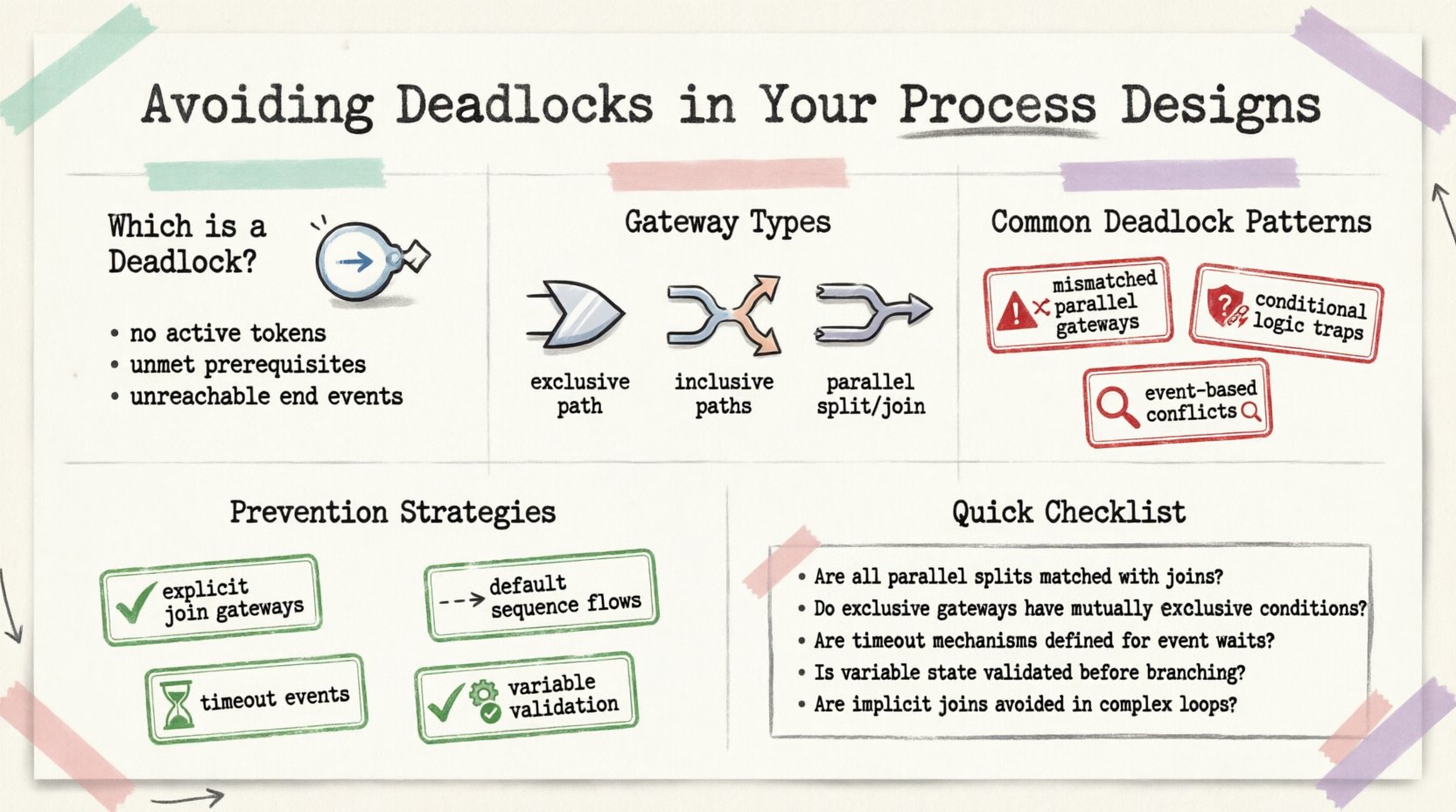

🧠 Entendiendo el deadlock del proceso
Un deadlock en un diagrama BPMN representa un estado en el que los tokens quedan atrapados. En el motor de ejecución, los tokens representan el flujo de control a través del proceso. Cuando un token entra en una región del diagrama y no puede avanzar debido a condiciones faltantes o dependencias no cumplidas, el proceso se detiene indefinidamente. Esto a menudo se conoce como un livelock o un estado de bloqueo.
¿Por qué importa esto? Un proceso detenido afecta la eficiencia operativa y la experiencia del usuario. Si una orden de cliente queda atrapada en un bucle de verificación de pago, los ingresos se retrasan. Si una tarea de incorporación de empleados se congela, los plazos de contratación sufren. Evitar estos estados requiere una comprensión profunda de cómo el motor interpreta los flujos de secuencia.
Características clave de los deadlocks
- Sin tokens activos: El motor de proceso deja de esperar una entrada que nunca llegará.
- Prerrequisitos no cumplidos: Una puerta de enlace requiere tokens de múltiples caminos, pero uno de los caminos está bloqueado.
- Eventos finales inalcanzables: El proceso no puede alcanzar su punto de terminación.
- Consistencia de estado: Las variables necesarias para la lógica condicional están sin definir o son nulas.
🚦 La mecánica de las puertas de enlace
Las puertas de enlace son los puntos de decisión en BPMN. Controlan cómo fluyen los tokens a través del diagrama. Configurar incorrectamente estos elementos es la causa principal de los deadlocks. Hay tres tipos principales de puertas de enlace relevantes para la sincronización de flujos:
- Puerta de enlace XOR: Elección exclusiva. Solo se toma una ruta saliente según las condiciones.
- Puerta de enlace OR: Elección inclusiva. Puede tomarse una o más rutas salientes.
- Puerta de enlace AND: División y unión paralelas. Todas las rutas salientes deben completarse antes de continuar.
Los deadlocks ocurren con frecuencia en puertas de enlace AND cuando la lógica de división y unión no coincide. Por ejemplo, si una división paralela crea dos caminos, ambos deben llegar a una puerta de unión posterior para liberar el token. Si un camino termina prematuramente o vuelve incorrectamente sobre sí mismo, el token esperará para siempre.
⚠️ Patrones comunes que causan cuellos de botella
Identificar patrones riesgosos ayuda a los modeladores a corregir los diseños antes de la implementación. Los siguientes escenarios son fuentes frecuentes de estados de bloqueo.
1. Puertas paralelas no coincidentes
Cuando divides un flujo en tareas paralelas utilizando una puerta AND, creas múltiples tokens. Para unir estos nuevamente en un solo flujo, necesitas una puerta AND correspondiente. Si usas una puerta XOR para unir caminos paralelos, el motor espera que solo llegue un token. Si el otro token aún está procesándose, la puerta XOR espera indefinidamente, causando un cuello de botella.
2. Trampas de lógica condicional
Las expresiones condicionales en los flujos de secuencia salientes determinan qué camino se sigue. Si las condiciones en todos los caminos salientes se evalúan como falsas, el token no tiene a dónde ir. Por ejemplo, si una ruta verifica que estado == 'aprobado' o estado == 'rechazado', pero estado == 'pendiente', el proceso se detiene.
3. Conflictos de puertas basadas en eventos
Las puertas basadas en eventos permiten que el proceso espere un evento específico antes de continuar. Si se configuran múltiples eventos, el primero que ocurra activa el camino. Sin embargo, si los eventos son mutuamente excluyentes y ninguno ocurre dentro de un plazo razonable, el proceso espera. Sin un mecanismo de tiempo de espera, esto constituye un cuello de botella.
📊 Comparación del comportamiento de las puertas
Comprender el comportamiento específico de las puertas es crucial para evitar errores de sincronización. La tabla a continuación describe cómo diferentes puertas manejan los tokens entrantes y salientes.
| Tipo de puerta | Comportamiento de división (salida) | Comportamiento de unión (entrada) | Riesgo de cuello de botella |
|---|---|---|---|
| AND (Paralelo) | Crea tokens para todos los caminos | Requiere que todos los tokens lleguen | Alto si los caminos no están equilibrados |
| XOR (Exclusivo) | Crea un token para un camino | Acepta un token | Medio si las condiciones fallan |
| OR (Inclusivo) | Crea tokens para rutas que coinciden | Requiere que todas las rutas activas lleguen | Alto si las rutas activas no se rastrean |
| Basado en eventos | Espera la ocurrencia de un evento | Se activa en el primer evento | Alto sin temporizadores |
🛡️ Estrategias de prevención
Una vez que entiendes la mecánica, puedes aplicar estrategias específicas para prevenir cuellos de botella. Estas técnicas se centran en garantizar que cada ruta tenga una salida clara y que la sincronización sea explícita.
1. Puertas de unión explícitas
Asegúrate siempre de que cada división tenga una unión correspondiente. Si divides un flujo en dos tareas paralelas, verifica que ambas tareas converjan en una puerta AND antes de continuar. No permitas que rutas paralelas se fusionen directamente sin una puerta, a menos que el motor admita uniones implícitas (lo cual es raro).
2. Flujos de secuencia predeterminados
Utiliza flujos de secuencia predeterminados en puertas XOR. Un flujo predeterminado es la ruta que se sigue si ninguna otra condición se cumple. Esto actúa como una red de seguridad. Si un token llega a una puerta y ninguna de las condiciones específicas es verdadera, sigue la ruta predeterminada. Esto evita que el token desaparezca en la nada.
3. Eventos de tiempo de espera
Para procesos que esperan entradas externas, implementa eventos de temporizador. Si un usuario no responde a una tarea dentro de un tiempo establecido, el proceso debe pasar a una ruta alternativa (por ejemplo, escalación o cancelación automática). Esto evita que el proceso espere para siempre.
4. Validación de variables
Asegúrate de que todas las variables utilizadas en expresiones condicionales estén inicializadas antes de la puerta. Un valor nulo puede hacer que una condición se evalúe incorrectamente. Implementa lógica para establecer valores predeterminados al inicio del proceso o en el momento de creación de datos.
🔍 Depuración y pruebas
Incluso con un diseño cuidadoso, los cuellos de botella pueden ocurrir debido a condiciones de tiempo de ejecución complejas. Las pruebas son la última línea de defensa. Sigue estos pasos para validar tus modelos de proceso.
- Rastrea el flujo de tokens:Utiliza herramientas de simulación para observar cómo los tokens se mueven a través del diagrama. Busca tokens que dejen de moverse inesperadamente.
- Verifica los subprocesos de eventos:Asegúrate de que los eventos interrumpidores no cancelen el flujo principal mientras otras tareas paralelas aún están en ejecución.
- Revisa el manejo de errores:Verifica que los límites de error estén conectados a tareas que podrían fallar. Si una tarea falla y no hay un límite, el token se pierde.
- Valida el contexto de datos:Asegúrate de que los datos pasados entre tareas sean suficientes para satisfacer las condiciones posteriores.
Lista de verificación de errores comunes
- ¿Tuvo cada puerta AND una división correspondiente?
- ¿Están todas las puertas XOR utilizando flujos predeterminados?
- ¿Están los subprocesos de evento interrumpiendo el flujo correcto?
- ¿Existe un tiempo de espera para las esperas externas?
- ¿Son los nombres de las variables coherentes en todo el diagrama?
🔄 Escenarios avanzados: Flujos de mensaje
Cuando los procesos implican sistemas externos, los flujos de mensaje introducen una complejidad adicional. A diferencia de los flujos de secuencia, los flujos de mensaje representan la comunicación entre piscinas o participantes. Puede producirse un bloqueo si se envía un mensaje pero nunca se recibe, o si el proceso receptor espera un mensaje que nunca se activa.
Para mitigar este problema:
- Utilice eventos de mensaje intermedios: Estos marcan claramente dónde el proceso espera una respuesta.
- Implemente la compensación: Si una transacción de mensaje falla, defina una actividad de compensación para revertir las acciones anteriores.
- Claves de correlación: Asegúrese de que las claves de correlación de mensajes sean únicas y correctamente asignadas a las variables del proceso.
📝 Resumen final
Diseñar un modelo BPMN que evite bloqueos requiere atención al detalle respecto a puertas, tokens y flujo de datos. Al comprender los requisitos de sincronización de las puertas AND y asegurarse de que la lógica condicional cubra todos los estados posibles, puede crear procesos resilientes. Las pruebas y simulaciones regulares son vitales para detectar problemas antes de que afecten a los entornos de producción. Enfóquese en la sincronización explícita y en las rutas predeterminadas para mantener el control sobre el ciclo de vida del proceso.
Adoptar estas prácticas garantiza que sus diseños de procesos permanezcan eficientes y confiables. La revisión continua de los registros de procesos también puede ayudar a identificar bloqueos potenciales que surgen de variaciones en los datos del mundo real, que no estaban presentes durante el modelado inicial.
