Guía completa: Perfeccionamiento de diagramas de clases a partir de escenarios de casos de uso

Esta guía proporciona un enfoque estructurado y paso a paso para transformar los requisitos del usuario —expresados a través deescenarios de casos de uso—en un diseño técnico detallado utilizandodiagramas de clases. Destaca la sinergia entre los requisitos funcionales y la arquitectura del sistema, asegurando que el diseño final de software esté alineado con las necesidades del usuario y técnicamente sólido.

🔹 Introducción: El papel de los casos de uso y los diagramas de clases

En el desarrollo de software orientado a objetos,diagramas de casos de uso ydiagramas de clasesdesempeñan roles complementarios:

• Diagramas de casos de usodefinenquéel sistema hace — capturando los requisitos funcionales desde la perspectiva del usuario.
• Diagramas de clasesdefinencómoestá estructurado — detallando los componentes estáticos (clases, atributos, métodos, relaciones) que implementan esas funciones.

✅ Punto clave:Los casos de uso describen el comportamiento; los diagramas de clases modelan la estructura. Juntos, forman la base de un sistema bien diseñado.

🔹 Relación principal: Caso de uso → Diagrama de clases

🔄 Evolución del diseño

1. Casos de uso → Define los objetivo (por ejemplo, “El cliente realiza un pedido”).
2. Diagrama de clases → Define los componentes necesarios para cumplir ese objetivo.
3. Diagrama de secuencia → Actúa como un puente, mostrando cómolos objetos interactúan para ejecutar el caso de uso.

💡 Mejor práctica:Nunca diseñes diagramas de clases de forma aislada. Siempre rastrea sus orígenes hasta los casos de uso.

🔹 Proceso paso a paso: del caso de uso al diagrama de clases

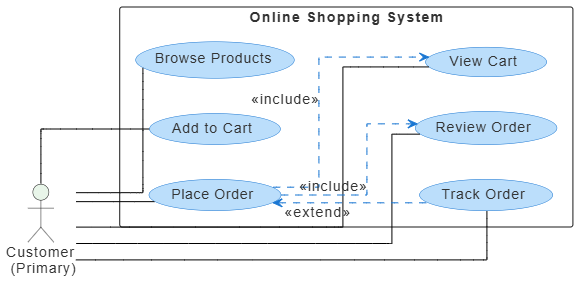

✅ Paso 1: Define el alcance con casos de uso

Comienza identificando:

• Actores (usuarios o sistemas externos que interactúan con el sistema)
• Objetivos del caso de uso (lo que el actor desea lograr)

Ejemplo:

Actor: Cliente
Caso de uso: Realizar pedido
Objetivo: El cliente selecciona productos, revisa el carrito y envía un pedido.

📌 Esto define el alcance y el contexto para tu diagrama de clases.

✅ Paso 2: Identificar entidades del dominio mediante el análisis de sustantivos/verbos

Analiza el texto del caso de uso para extraer clases y métodos potenciales.

🔹 Análisis de sustantivos → Clases potenciales

Buscasustantivos que representan entidades del mundo real o objetos de datos.

✅ Consejo: Enfóquese en objetos de datos persistentes y de larga duración — estos suelen ser Clases de Entidad.

🔹 Análisis de verbos → Métodos potenciales

Busque verbos que representan acciones o comportamientos.

✅ Consejo: Los verbos a menudo se convierten en métodos dentro de las clases, especialmente en las clases de control y frontera.

✅ Paso 3: Aplicar el patrón Entity-Control-Boundary (ECB)

El modelo ECB es una estrategia probada para categorizar clases derivadas de casos de uso.

🛠️ Cómo aplicar ECB:

• Para cada caso de uso, identifique uno o másClases de control para gestionar el flujo de trabajo.
• Identificar Clases de frontera para puntos de interacción con el usuario.
• Identificar Clases de entidad para datos centrales.

📌 Ejemplo: En el caso de uso «Realizar pedido»:

• Frontera: OrderFormUI
• Control: OrderPlacementService
• Entidad: Cliente, Pedido, Producto, Carrito

✅ Paso 4: Crear un diagrama de clases inicial

Basado en el análisis ECB y la extracción de sustantivos y verbos, dibuja un diagrama de clases preliminar.

Incluir:

• Clases (con nombre, atributos, métodos)
• Relaciones: asociaciones, agregaciones, composiciones
• Multiplicidad (por ejemplo, 1..*, 0..1)

Ejemplo (simplificado):

Código de diagrama de clases PlantUML: (generado por el chatbot de Visual Paradigm AI)

@startuml

skinparam {
roundcorner 8
ArrowColor #444444
ArrowFontColor #444444
BorderColor #444444

Class {
BorderColor #1A237E
BackgroundColor #E8EAF6
FontColor #1A237E
}

Interface {
BorderColor #A7C5C5
BackgroundColor #E0F2F1
FontColor #444444
}

Package {
BorderColor #6D876D
BackgroundColor #E6F0E6
FontColor #3D553D
}
}

package "Sistema de Comercio Electrónico" {
class "Cliente" {
-id : String
-nombre : String
-correo : String
+realizarPedido() : Pedido
+verPedido(pedido : Pedido)
}

class "Producto" {
-productoId : String
-nombre : String
-precio : Doble
}

class "Carrito" {
-elementos : Lista<Producto>
+agregarItem(producto : Producto)
+eliminarItem(producto : Producto)
+obtenerTotal() : Doble
}

class "Pedido" {
-pedidoId : String
-fecha : Fecha
-elementos : Lista<Producto>
+realizarPedido() : Booleano
+calcularTotal() : Doble
+obtenerTotal() : Doble
}
}

' Relaciones

Cliente --|> Pedido : crea
Cliente --> Carrito : gestiona
Carrito *-- "muchos" Producto : contiene
Pedido *-- "muchos" Producto : contiene
Carrito --> Pedido : usado para crear

' Añadir dependencia
Pedido ..> Carrito : depende de
Pedido ..> Producto : referencia

' Agregación: Pedido agrega elementos del Carrito
Carrito o-- Pedido : forma la base de

ocultar clase círculo

@enduml

✅ Nota: Este es solo el punto de partida. La refinación viene a continuación.

✅ Paso 5: Usar diagramas de secuencia como puente

Para refinar el diagrama de clases, crea un diagrama de secuencia para cada caso de uso principal.

¿Por qué?

• Muestra interacciones entre objetos a lo largo del tiempo.
• Revela clases faltantes, responsabilidades incorrectas o relaciones defectuosas.
• Ayuda a validar que el diagrama de clases respalda el comportamiento requerido.

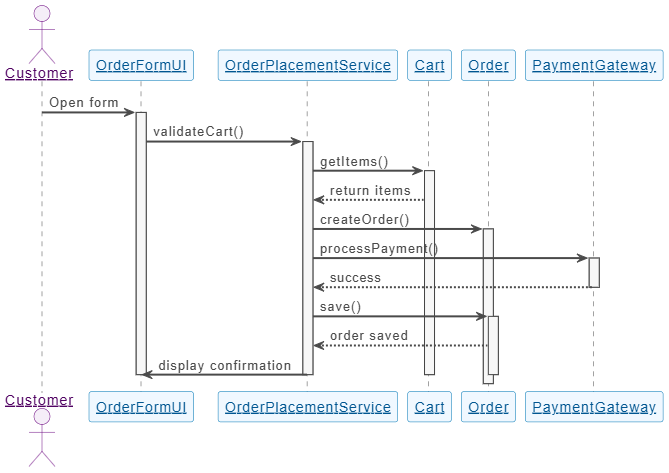

Ejemplo: Diagrama de secuencia para «Realizar pedido»

@startuml

skinparam sequenceParticipant underline
skinparam {
' Estilo general
FontSize 14

' Colores
ArrowColor #4A4A4A
ArrowFontColor #4A4A4A
BackgroundColor #FFFFFF
BorderColor #DEDEDE
FontColor #333333

' Estilo de participante
Participant {
BorderColor #0077B6
BackgroundColor #F0F8FF
FontColor #005691
}

' Estilo de actor
Actor {
BorderColor #6A057F
BackgroundColor #F5EEF8
FontColor #510363
}

' Específico de secuencia
Sequence {
ArrowThickness 2
LifeLineBorderColor #444444
LifeLineBackgroundColor #F7F7F7
BoxBorderColor #AAAAAA
BoxBackgroundColor #FFFFFF
BoxFontColor #333333
}
}

actor "Cliente" as CUS
participant "InterfazFormularioPedido" as UI
participant "ServicioColocaciónPedido" as OPS
participant "Carrito" as CART
participant "Pedido" as ORD
participant "PasarelaPago" as PG

CUS -> UI: Abrir formulario
activar UI

UI -> OPS: validarCarrito()
activar OPS

OPS -> CART: obtenerElementos()
activar CART
CART --> OPS: devolver elementos

OPS -> ORD: crearPedido()
activar ORD

OPS -> PG: procesarPago()
activar PG

PG --> OPS: éxito
desactivar PG

OPS -> ORD: guardar()
activar ORD
ORD --> OPS: pedido guardado

OPS -> UI: mostrar confirmación
desactivar ORD
desactivar OPS
desactivar CART
desactivar UI

@enduml

🔍 Conocimientos obtenidos:

• Necesitamos un PasarelaPago clase → Añadir como Frontera o Entidad.
• ServicioColocaciónPedido puede que deba manejar excepciones → Agregar ManejoExcepciones lógica.
• Carrito puede que deba notificar Pedido cuando cambian los elementos → Agregar asociación.

✅ Actualice el diagrama de clases basado en las observaciones del diagrama de secuencia.

✅ Paso 6: Refinar el diagrama de clases

Mejore el diagrama inicial con:

• Atributos (campos de datos) a partir de los detalles del caso de uso
• Métodos (operaciones) a partir de verbos y flujos de secuencia
• Relaciones:
  • Asociación: Enlace general (por ejemplo, Cliente ↔ Pedido)
  • Agregación: Relación de tipo “tiene-un” (por ejemplo, Pedido tiene un Carrito)
  • Composición: Propiedad fuerte (por ejemplo, Pedido contiene ElementosPedido)
  • Herencia:Generalización (por ejemplo, ClientePremium hereda de Cliente)
• Multiplicidad(1, 0..1, 1..*, etc.)

📌 Ejemplo de refinamiento:

• Añadir OrderItem clase como composición de Order.
• Añadir Payment clase como agregación de Order.
• Añadir validate() método a Order clase.
• Especifique que Order tiene uno Customer y muchos OrderItems.

✅ Paso 7: Finalizar y validar el diagrama de clases

Antes de la implementación:

• Revisar frente a todos los casos de uso.
• Asegúrese de que cada caso de uso pueda cumplirse mediante interacciones entre objetos.
• Verifique:
  • Clases redundantes
  • Responsabilidades faltantes
  • Herencia o multiplicidad incorrectas
• Utilice herramientas UML (por ejemplo, Visual Paradigm) para consistencia y documentación.

✅ Consejo de validación: Pregunte: “¿Puedo recorrer cada caso de uso utilizando únicamente las clases y relaciones en este diagrama?”

✅ Paso 8: Usar el diagrama de clases para la implementación

El diagrama de clases finalizado se convierte en el plano para la codificación.

Cómo usarlo:

• Genere esqueletos de código (clases, métodos, atributos).
• Defina interfaces y tipos de datos.
• Guía colaboración del equipo — todos los desarrolladores se refieren al mismo modelo.
• Soporte revisiones de código y documentación.

📌 Salida de ejemplo (pseudocódigo):

public class Order {
    private String orderId;
    private Date date;
    private Customer customer;
    private List<OrderItem> items;

    public void placeOrder() { ... }
    public double calculateTotal() { ... }
    public void save() { ... }
}

🔹 Resumen de mejores prácticas

🔹 Errores comunes que deben evitarse

🔹 Conclusión: El poder de la integración

✅ Los casos de uso nos indican qué debe hacer el sistema.
✅ Los diagramas de clases nos indican cómo lo hará.

Mediante la refinación sistemática de los diagramas de clases a partir de escenarios de casos de uso utilizando el modelo ECB, análisis sustantivo/verbo, y diagramas de secuencia como puente, se asegura que:

• El diseño es orientado al usuario y enfocado en los requisitos.
• La arquitectura es modular, mantenible, y escalable.
• Los equipos de desarrollo tienen una comprensión compartida del sistema.

Este enfoque integrado es fundamental para el éxito de la análisis y diseño orientado a objetos (OOAD) y sigue siendo una piedra angular de las prácticas modernas de ingeniería de software.

🔹 Referencias y lecturas adicionales

1. Grady Booch, Análisis y diseño orientado a objetos con aplicaciones
2. James Rumbaugh, Ivar Jacobson, Grady Booch – Manual de referencia del Lenguaje Unificado de Modelado
3. Martin Fowler – UML Distillado: Una guía breve sobre el lenguaje estándar de modelado de objetos
4. Craig Larman – Aplicación de UML y patrones: Una introducción al análisis y diseño orientado a objetos
5. IEEE Std 830-1998 – Práctica recomendada de IEEE para especificaciones de requisitos de software

📘 Consejo final: Mantén tus diagramas de clases documentos vivos. Actualízalos a medida que evolucionen los requisitos — no son solo un artefacto de diseño, sino un fuente compartida de verdad a lo largo del ciclo de vida del desarrollo.

✅ Ahora tienes una guía completa y accionable para convertir las necesidades del usuario en diseño técnico.
Úsalo con confianza en tu próximo proyecto.
