El Modelo y Notación de Procesos de Negocio (BPMN) 2.0 proporciona un lenguaje estandarizado para describir flujos de trabajo. Mientras que los pasos internos del proceso son sencillos, integrar entidades fuera de la organización requiere técnicas de modelado específicas. Los participantes externos incluyen clientes, socios, sistemas de terceros o cuerpos reguladores. Representar correctamente estas interacciones garantiza una ejecución precisa del proceso y una comunicación clara. Esta guía detalla los mecanismos para conectar participantes externos dentro de la especificación BPMN 2.0.

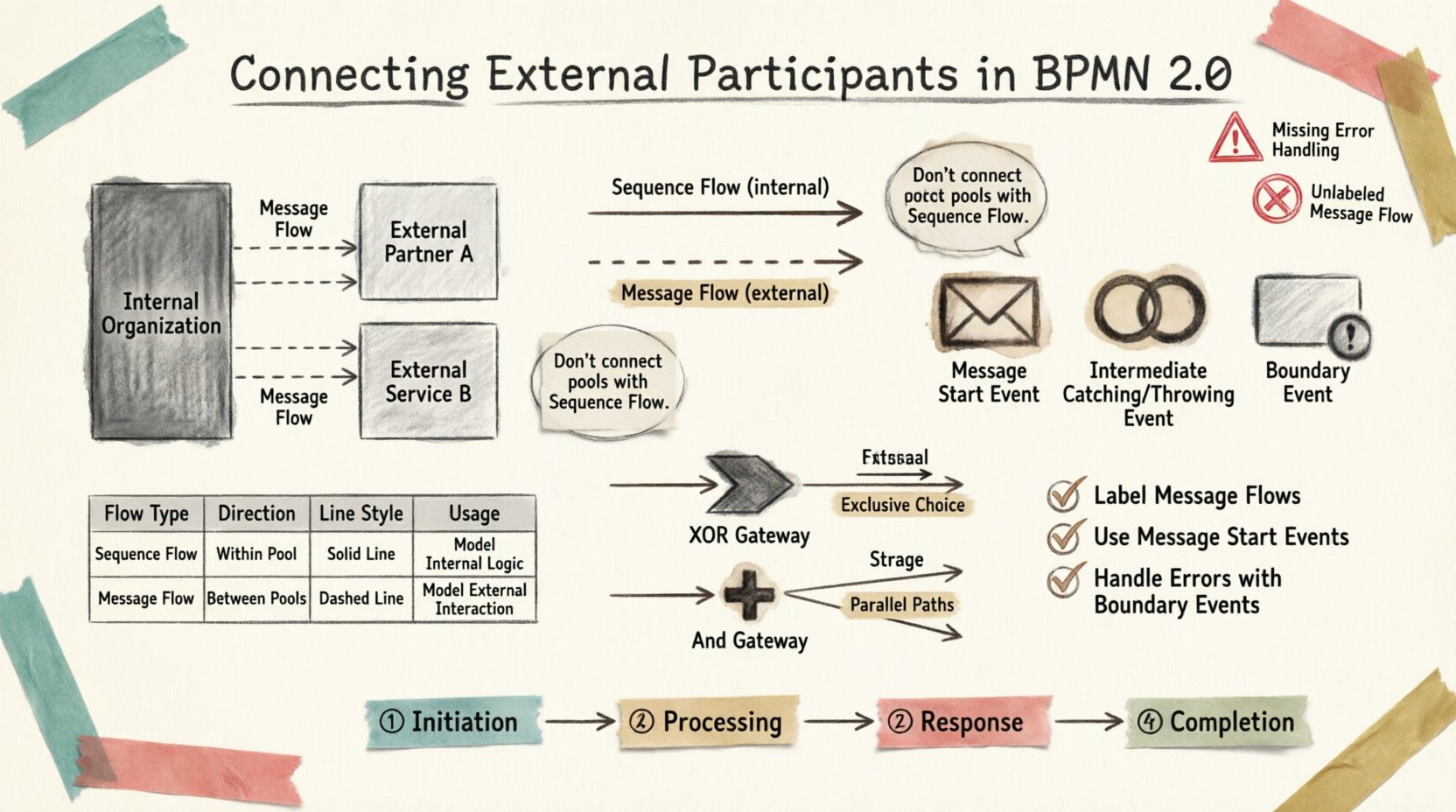

Entendiendo los límites 🛑
El desafío fundamental en el modelado de interacciones externas radica en definir el límite del proceso. En BPMN, un Poolrepresenta un participante. Un proceso típicamente tiene un solo pool que representa la organización que ejecuta el flujo de trabajo. Cualquier entidad fuera de este pool se considera externa.
- Pools internos:Contienen las actividades propiedad de la organización.
- Pools externos:Representan participantes que interactúan con el proceso pero no controlan su lógica interna.
Cuando modelas un proceso que implica partes externas, debes distinguir entre lo que ocurre dentro de la organización y lo que sucede en el mundo exterior. Esta distinción determina el tipo de flujo que se utiliza para conectar actividades.
Flujos de mensaje frente a flujos de secuencia 💬
Una de las diferencias más críticas en BPMN es la diferencia entre flujos de secuencia y flujos de mensaje. Confundir estos dos puede llevar a modelos que son técnicamente inválidos o lógicamente ambiguos.
- Flujos de secuencia:Representan el orden de ejecución dentrode un único participante (dentro de un Pool). Son flechas sólidas.
- Flujos de mensaje:Representan el intercambio de información entredos participantes (entre dos Pools). Son flechas punteadas.
Al conectar participantes externos, debes usar flujos de mensaje. Usar un flujo de secuencia entre dos Pools es un error de modelado. Un flujo de secuencia implica control, lo que significa que la actividad superior desencadena directamente la actividad inferior. Un flujo de mensaje implica comunicación, en el que una parte envía un mensaje y espera una respuesta o confirmación.
Representación visual
| Tipo de flujo | Dirección | Estilo de línea | Contexto de uso |
|---|---|---|---|
| Flujo de secuencia | Interno | Línea sólida | Actividad a actividad dentro de un Pool |
| Flujo de mensaje | Externo | Línea punteada | Pool a Pool (Participante a participante) |
| Asociación | Interno/Externo | Línea de puntos | Enlace de objetos de datos o anotaciones |
Tipos de eventos para comunicación externa 📨
Los eventos son el mecanismo principal para iniciar o finalizar la interacción con participantes externos. Puedes categorizar estas interacciones según el momento y la intención.
Eventos de inicio
Un evento de inicio marca el comienzo de un proceso. Cuando un participante externo desencadena un proceso, el evento de inicio suele ser unEvento de inicio por mensaje.
- Este evento indica que el proceso espera un mensaje entrante antes de continuar.
- Se coloca al principio mismo del Pool.
- El flujo de mensaje entrante se conecta directamente a este evento.
Por ejemplo, una confirmación de pedido enviada por un cliente inicia un proceso de cumplimiento. El proceso no existe hasta que llega el mensaje.
Eventos intermedios
Los eventos intermedios ocurren durante el ciclo de vida del proceso. Son útiles para capturar mensajes mientras el proceso está activo.
- Evento intermedio de captura de mensaje: El proceso se detiene aquí hasta que se recibe un mensaje específico. Esto es común para actualizaciones asíncronas, como una confirmación de pago de un sistema bancario.
- Evento intermedio de envío de mensaje: El proceso envía un mensaje en este punto. Se utiliza cuando el proceso necesita notificar a una parte externa un cambio de estado.
Eventos de borde
Los eventos de borde están unidos al borde de una actividad. Permiten manejar excepciones o tiempos de espera sin detener inmediatamente el flujo principal.
- Evento de borde de mensaje: Si una parte externa envía una solicitud de cancelación mientras el proceso está en ejecución, este evento la captura.
- Esto permite que el proceso responda a la interferencia externa sin abandonar la actividad actual.
Puertas de enlace y toma de decisiones 🔀
Los participantes externos a menudo introducen complejidad a través de puntos de decisión. Un proceso podría necesitar ramificarse según una respuesta recibida de una fuente externa. Las puertas de enlace gestionan estas rutas.
Puertas de enlace XOR
Una puerta de enlace exclusiva (XOR) selecciona una ruta entre varias opciones. En el contexto de interacciones externas, esto a menudo se utiliza después de recibir una respuesta.
- Si el sistema externo devuelve un mensaje de «Éxito», el proceso sigue una ruta.
- Si el mensaje indica «Error», el proceso sigue una ruta diferente.
- El flujo de mensaje entrante debe conectarse a una puerta de enlace o evento que preceda la decisión.
Puertas de enlace AND
Una puerta de enlace inclusiva permite que se sigan múltiples rutas simultáneamente si se cumplen las condiciones. Sin embargo, con los flujos de mensaje, la sincronización es fundamental.
- Una puerta de enlace de unión espera a que todas las rutas entrantes finalicen.
- Al comunicarse con partes externas, los retrasos son comunes. Debes asegurarte de que la puerta de enlace espere a que lleguen los mensajes necesarios antes de continuar.
Gestión de la asincronía ⏳
Las interacciones externas rara vez son inmediatas. Los sistemas pueden estar fuera de línea o las respuestas pueden tardar. BPMN 2.0 maneja esto mediante un comportamiento asíncrono.
- No bloqueante: Cuando un proceso envía un mensaje, no espera una respuesta inmediata a menos que se modele explícitamente para hacerlo.
- Retención de mensajes: El motor de procesos almacena el mensaje hasta que es recibido.
- Tiempo de espera: Si no se recibe ninguna respuesta dentro de un tiempo establecido, un evento intermedio de temporizador puede desencadenar una escalada.
Esto es crucial para procesos de larga duración. Si un proceso esperara de forma sincrónica cada llamada externa, consumiría recursos de manera ineficiente. Los mensajes asíncronos permiten que el proceso pase a otras tareas mientras espera.
Intercambio de datos y cargas útiles 📦
Los mensajes no son solo señales; transportan datos. En BPMN, los datos se representan medianteObjetos de datos y Entradas/Salidas de datos.
- Objetos de datos:Símbolos visuales que representan la información utilizada o producida por las actividades.
- Entrada de datos:Información necesaria para iniciar una actividad.
- Salida de datos:Información generada por una actividad.
Al conectarse con participantes externos, el contenido del mensaje es fundamental. Debe documentar la carga útil de datos esperada en la especificación del mensaje.
| Componente | Función | Relevancia externa |
|---|---|---|
| Mensaje | Contenedor de datos | Define el contrato de interfaz |
| Objeto de datos | Elemento de datos específico | Muestra lo que se está transfiriendo |
| Asociación | Enlaza el objeto con el elemento | Aclara la dirección del flujo de datos |
Errores comunes que deben evitarse ⚠️
Modelar participantes externos introduce riesgos específicos. Los errores comunes pueden hacer que un modelo de proceso sea inválido o difícil de ejecutar.
- Conectar piscinas con flujos de secuencia: Como se mencionó, esto es inválido. Siempre use flujos de mensajes para la comunicación entre piscinas.
- Faltan eventos de inicio por mensaje: Si un proceso comienza mediante entrada externa, debe utilizar un evento de inicio por mensaje. Un evento de inicio genérico implica que el proceso comienza internamente.
- Camino inaccesible: Asegúrese de que cada camino que involucra entrada externa tenga una respuesta correspondiente. Los bloqueos ocurren si un proceso espera un mensaje que nunca llega.
- Ignorar el manejo de errores: Los sistemas externos fallan. Siempre modele los caminos de error usando eventos de borde o eventos de finalización de error.
- Sobrecargar las celdas: No cree una celda para cada entidad externa. Mantenga la piscina para la entidad externa y use celdas solo para roles internos dentro de esa entidad si es necesario.
Mejores prácticas para la claridad ✅
Para mantener un modelo comprensible tanto para equipos técnicos como para partes interesadas del negocio, siga estas directrices.
- Etiquete claramente: Nombre los Flujos de Mensajes explícitamente (por ejemplo, “Confirmación de Pedido”, “Actualización de Estado”).
- Utilice Diagramas de Colaboración: Para interacciones complejas entre múltiples partes, un Diagrama de Colaboración suele ser más claro que un único Pool grande.
- Separe las preocupaciones: Modele la lógica interna del proceso por separado de la lógica de la interfaz externa cuando sea posible.
- Documente las interfaces: Adjunte anotaciones o especificaciones técnicas separadas para el esquema de datos utilizado en los mensajes.
- Estilo consistente: Utilice el mismo estilo de línea y codificación por colores para todos los Flujos de Mensajes para distinguirlos claramente de los Flujos de Secuencia.
El Ciclo de Vida de una Interacción Externa 🔁
Comprender el ciclo de vida ayuda a colocar los elementos correctos. Una interacción típica sigue esta secuencia:
- Iniciación: Una parte externa envía un mensaje. Esto desencadena un Evento de Inicio por Mensaje.
- Procesamiento: Las actividades internas procesan los datos. Pueden ocurrir eventos intermedios si se necesita más datos externos.
- Respuesta: El proceso envía un mensaje de vuelta a la parte externa.
- Finalización: Un Evento de Finalización marca la terminación exitosa del proceso.
Si el proceso expira o recibe un error, el ciclo de vida finaliza de forma diferente, a menudo requiriendo un flujo de compensación o cancelación.
Conclusión sobre la Conectividad Externa 🎯
Modelar participantes externos requiere precisión. La distinción entre el control interno y la comunicación externa es la base de los diagramas BPMN 2.0 válidos. Al aplicar correctamente los Flujos de Mensajes, los Eventos adecuados y definiciones claras de límites, crea un plano que refleja con precisión la realidad del negocio.
La atención al detalle en estas áreas evita errores de ejecución y garantiza que todos los interesados entiendan cómo el sistema interactúa con el mundo exterior. El objetivo es un modelo que no sea solo visualmente correcto, sino también semánticamente robusto.
