El Modelo y Notación de Procesos de Negocio (BPMN) sirve como el estándar de la industria para visualizar procesos de negocio. Proporciona una notación gráfica que es fácil de entender para todos los actores del negocio, desde analistas hasta desarrolladores. Comprender los diferentes tipos de diagramas dentro de BPMN 2.0 es crucial para un mapeo, análisis y automatización precisos de procesos. Esta guía explora las categorías específicas de diagramas, sus propósitos distintos y los elementos que los componen.
Comprender los bloques fundamentales 🧱
Antes de adentrarse en tipos específicos de diagramas, es esencial comprender los elementos fundamentales que componen cualquier diagrama BPMN. Estos bloques constructivos crean el lenguaje visual utilizado para describir flujos de trabajo.
Eventos 🟢
Los eventos representan algo que ocurre durante un proceso. Se representan como círculos y se categorizan según su momento y función:
- Evento de inicio:Indica dónde comienza un proceso. Suele ser un círculo con borde delgado.
- Evento de finalización:Marca la terminación de un proceso. Es un círculo con borde grueso.
- Evento intermedio:Ocurre entre el inicio y el final. Pueden indicar una demora, la recepción de un mensaje o un error.
Actividades ⚙️
Las actividades representan el trabajo realizado dentro de un proceso. Se muestran como rectángulos redondeados:
- Tarea:La unidad más pequeña de trabajo. Es una acción atómica sin subprocesos internos.
- Subproceso:Una colección de tareas agrupadas. Puede estar plegado (mostrando solo el contenedor) o expandido (mostrando los detalles internos).
- Actividad de llamada:Hace referencia a un proceso definido en otra parte, permitiendo su reutilización sin duplicación.
Puertas de enlace 🚦
Las puertas de enlace controlan la divergencia y convergencia de los flujos de secuencia. Determinan la lógica del proceso:
- Puerta de enlace exclusiva:Representa un punto de decisión donde solo se toma una ruta (XOR).
- Puerta de enlace paralela:Divide el flujo en múltiples caminos simultáneos (Y).
- Puerta de enlace inclusiva:Permite tomar una o más rutas según condiciones (O).
- Puerta de enlace basada en eventos:Espera a que ocurran eventos específicos antes de continuar.

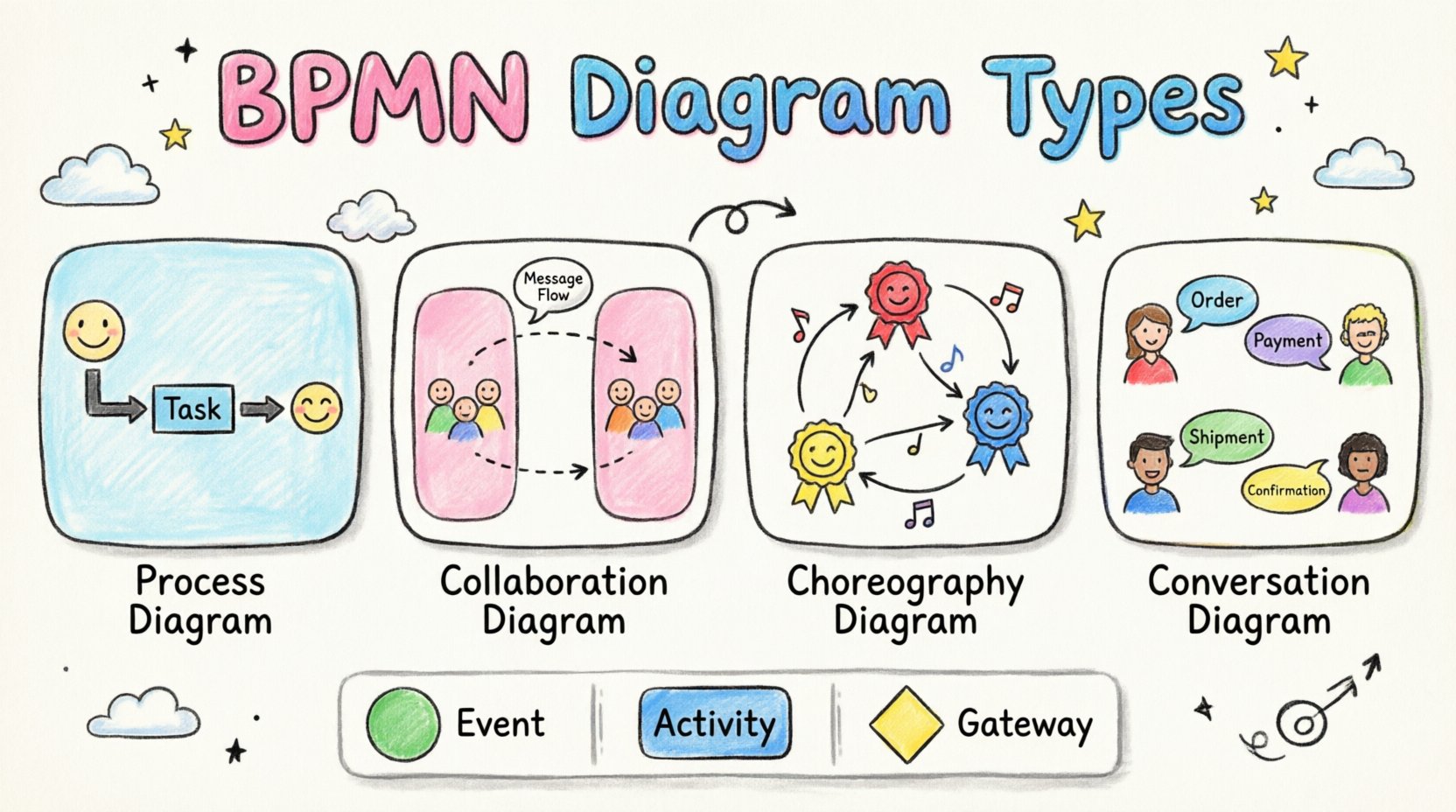

Las cuatro categorías principales de diagramas BPMN 🗺️
BPMN no es un monolito; es un conjunto de tipos de diagramas diseñados para diferentes necesidades de modelado. Cada tipo sirve a un ámbito específico en cuanto a visibilidad e interacción.
1. Diagrama de proceso (privado frente a público) 🔄
Este es el tipo más común de diagrama BPMN. Se centra en la lógica interna de un proceso específico.
- Proceso privado:Muestra la lógica interna de un único participante. Incluye detalles que podrían no ser visibles para partes externas, como actualizaciones internas de bases de datos o lógica de decisiones.
- Proceso público:También conocido como diagrama de coreografía en algunos contextos, muestra únicamente las partes del proceso visibles para otros participantes. Los pasos internos permanecen ocultos.
Estos diagramas utilizanPools y Carrilespara organizar actividades por rol o sistema.
2. Diagrama de colaboración 🤝
Un diagrama de colaboración describe la interacción entre múltiples participantes. A menudo se utiliza para modelar interacciones comerciales de alto nivel entre diferentes organizaciones o departamentos.
- Varios Pools:A diferencia de un diagrama de proceso estándar que podría centrarse en un solo pool, un diagrama de colaboración muestra varios pools lado a lado.
- Flujos de mensaje:El conector principal aquí es el Flujo de mensaje, indicado por una flecha punteada. Muestra la información que pasa entre participantes.
- Visibilidad:Abstrae la lógica interna para centrarse en la comunicación.
3. Diagrama de coreografía 💃
Los diagramas de coreografía se centran en el intercambio de mensajes entre participantes sin detallar la lógica interna de cada participante. Responde a la pregunta: «¿Qué mensajes deben intercambiarse para completar esta interacción?»
- Sin lógica interna:No verás tareas ni puertas dentro de los participantes. En su lugar, verás nodos de interacción.
- Nodos de interacción:Estos representan los intercambios específicos de mensajes (enviar/recibir) entre roles.
- Definición de rol:Los roles se definen dentro del diagrama, a menudo representados por triángulos o formas específicas que indican quién inicia el mensaje.
4. Diagrama de conversación 💬
Los diagramas de conversación proporcionan una vista de alto nivel de una conversación entre participantes. Muestran a los participantes y los temas de conversación sin detallar la secuencia de mensajes.
- Nodos de conversación: Representan un tema específico o tema de conversación.
- Participantes: Muestran qué entidades participan en la conversación.
- Casos de uso: Útil para definir el alcance de una discusión antes de profundizar en el flujo detallado de mensajes.
Pools y Cintas de Nado explicadas 🏊
La estructura organizacional es crítica en los diagramas BPMN. Los pools y las cintas de nado proporcionan el marco para asignar responsabilidades.
Pools 🏊♂️
Un Pool representa a un participante en un proceso. Esto podría ser una empresa, un departamento o un sistema externo.
- Límite: El pool actúa como un contenedor para los elementos del proceso.
- Separación: Diferentes pools indican diferentes límites de control. Un proceso dentro de un pool no puede afectar directamente a otro pool sin un flujo de mensajes.
- Etiquetado: Los pools suelen etiquetarse con el nombre del participante.
Cintas de nado 🏊♀️
Las cintas de nado dividen un pool en subcategorías, generalmente representando roles, departamentos o sistemas dentro del mismo participante.
- Vertical u horizontal: Las cintas de nado pueden extenderse vertical o horizontalmente a través del diagrama.
- Responsabilidad: Clarifican quién es responsable de una tarea específica. Por ejemplo, una cinta de nado de “Finanzas” podría contener tareas de aprobación, mientras que una cinta de nado de “Ventas” contiene tareas de entrada de pedidos.
- Legibilidad: Ayudan a los lectores a identificar rápidamente qué parte de la organización ejecuta un paso específico.
Elegir el tipo de diagrama adecuado 🤔
Seleccionar el tipo de diagrama correcto depende del objetivo del esfuerzo de modelado. A continuación se presenta una comparación para ayudar en la toma de decisiones.
| Tipo de diagrama | Enfoque principal | Conector clave | Mejor utilizado para |
|---|---|---|---|
| Diagrama de proceso | Lógica interna | Flujo de secuencia | Ejecutar un único flujo de trabajo, automatización o análisis detallado. |
| Diagrama de colaboración | Interacción entre organizaciones | Flujo de mensajes | Mapa de transferencias entre departamentos o socios externos. |
| Diagrama de coreografía | Intercambio de mensajes | Flujo de mensajes (interacción) | Definir contratos de API o interacciones de servicios sin lógica interna. |
| Diagrama de conversación | Temas de discusión | Enlace de conversación | Definición de alto nivel de discusiones multipartitas. |
Mejores prácticas para modelado 🛠️
Para asegurar que los diagramas sean efectivos, adhiera a estas directrices estructurales.
Consistencia en la notación 🎨
- Utilice formas estándar para todos los elementos. No cree íconos personalizados para tareas estándar.
- Asegúrese de que los estilos de línea sean consistentes. Los flujos de secuencia deben ser flechas sólidas; los flujos de mensajes deben ser flechas punteadas.
- Mantenga los tamaños de fuente uniformes para mantener una apariencia limpia.
Claridad en el flujo 🧭
- Evite líneas que se crucen. Si las líneas deben cruzarse, utilice un símbolo de puente para indicar que no se intersectan.
- Asegúrese de que todos los pasos tengan pares correspondientes. Si un flujo se divide en un paso, debe fusionarse nuevamente en un paso correspondiente.
- Etiquete todos los flujos de secuencia con condiciones (por ejemplo, “Sí” o “No”) cerca de los pasos excluyentes.
Control de granularidad 📏
- No modele cada clic individual o microacción. Enfóquese en los pasos de nivel empresarial.
- Utilice subprocesos para ocultar la complejidad. Si una sección del proceso es demasiado detallada para la vista principal, encapsúlala en un subproceso colapsado.
- Mantenga un nivel lógico de abstracción adecuado para la audiencia.
Errores comunes que deben evitarse 🚫
Incluso los modeladores experimentados pueden caer en trampas que reducen la utilidad de los diagramas.
Sobrecargar la lógica
Intentar modelar cada caso extremo posible en un solo diagrama lo hace ilegible. Utilice tablas de decisión o documentación externa para reglas de lógica complejas.
Mezclar flujos
No mezcle incorrectamente los flujos de secuencia y los flujos de mensaje dentro del mismo pool. Los flujos de secuencia permanecen dentro de un pool; los flujos de mensaje cruzan entre pools.
Ignorar los tipos de eventos
Usar un evento de inicio genérico cuando se requiere un evento específico (como un temporizador o mensaje) puede generar confusión sobre cómo se activa el proceso.
Leyendo el flujo: Secuencia frente a Mensaje 📡
Comprender la diferencia entre estos dos tipos de flujo es fundamental para la sintaxis de BPMN.
Flujo de secuencia 🟦
- Definición:Muestra el orden de las actividades dentro de un participante único.
- Símbolo:Línea sólida con punta de flecha llena.
- <Alcance:Interno al pool.
Flujo de mensaje 🟨
- Definición:Muestra la comunicación entre participantes.
- Símbolo:Línea punteada con punta de flecha abierta.
- Alcance:Entre pools.
Conclusión y pasos siguientes 🚀
BPMN ofrece un marco robusto para documentar procesos empresariales. Al seleccionar el tipo de diagrama adecuado y seguir la notación estándar, crea artefactos que facilitan la comunicación y la ejecución. Ya sea que esté modelando una cadena simple de aprobación o una integración compleja entre múltiples partes, la estructura proporcionada por BPMN garantiza claridad y precisión.
Comience mapeando sus procesos centrales utilizando diagramas de proceso estándar. A medida que aumenta la complejidad, explore diagramas de colaboración y coreografía para gestionar las interacciones. La aplicación consistente de estas normas mejorará la calidad de su documentación de procesos y apoyará un análisis operativo más efectivo.
