Modelar la arquitectura física de un sistema de software es un paso crítico en la fase de diseño. Va más allá de la lógica abstracta para definir el hardware real, la topología de red y los artefactos de software que ejecutarán la aplicación. Los diagramas de despliegue sirven como la herramienta visual principal para este propósito, ilustrando la vista física en tiempo de ejecución del sistema. Al mapear nodos, artefactos y conexiones, los arquitectos aseguran que la infraestructura respalde los requisitos funcionales y las restricciones no funcionales, como seguridad y rendimiento.

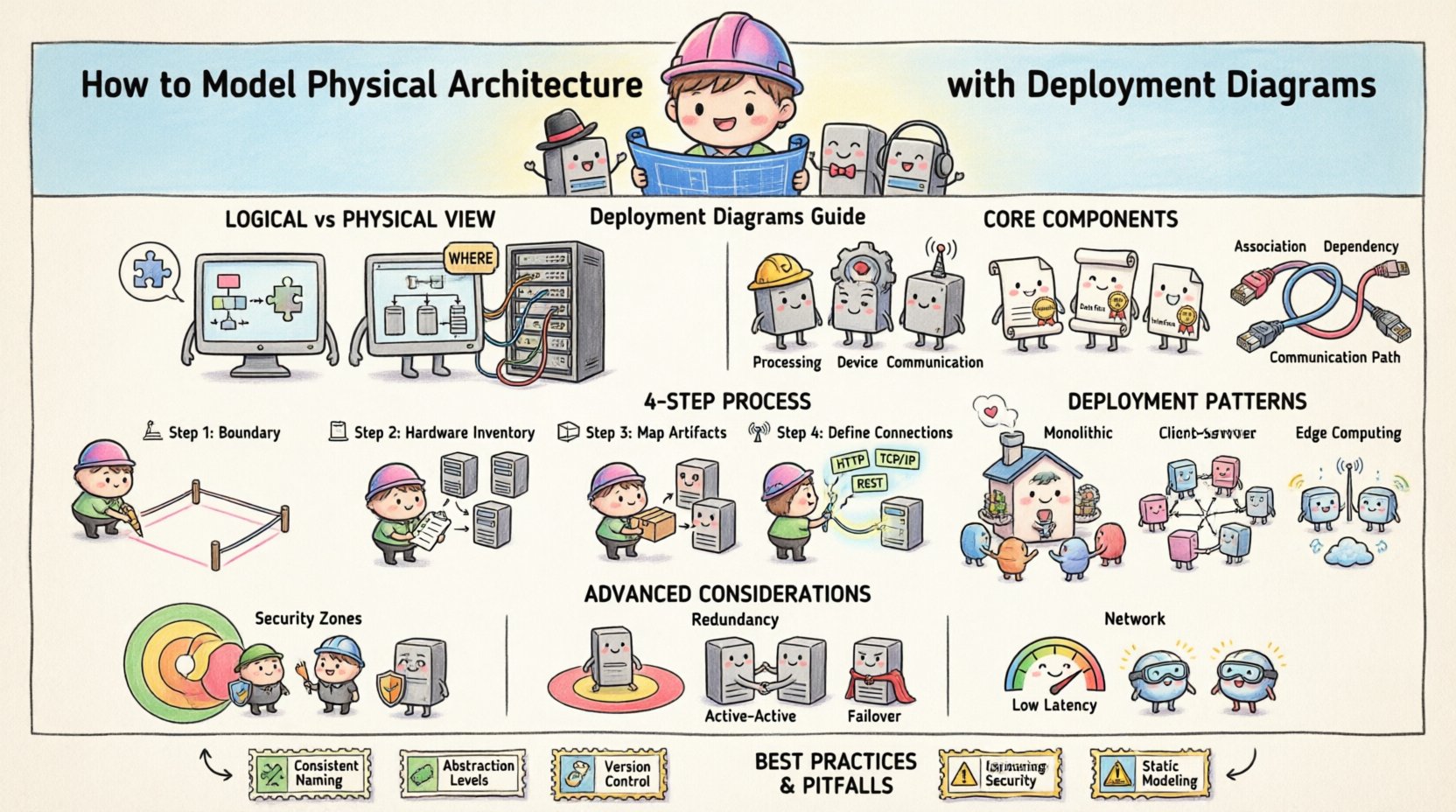

Esta guía proporciona una visión general completa sobre cómo construir diagramas de despliegue efectivos. Exploraremos los componentes principales, las relaciones semánticas y los patrones prácticos utilizados para representar sistemas complejos sin depender de productos específicos de proveedores. El objetivo es crear un plano claro y mantenible que los interesados y desarrolladores puedan consultar durante todo el ciclo de vida del sistema.
Comprender la vista física 🖥️
Antes de dibujar líneas y formas, es esencial distinguir entre las vistas lógica y física de la arquitectura. La vista lógica se centra en la organización de los componentes de software y sus interacciones. En contraste, la vista física responde preguntas sobre dónde se ejecuta el software.
- Vista lógica: Define clases, interfaces y subsistemas. Describe qué hace el sistema.
- Vista física: Define servidores, dispositivos, redes y procesos. Describe dónde se ejecuta el sistema.
Los diagramas de despliegue cierran la brecha entre el diseño de software y la planificación de infraestructura. Garantizan que la lógica de la aplicación pueda asignarse con éxito a los recursos de hardware disponibles. Este mapeo implica determinar la distribución de procesos entre nodos y definir los canales de comunicación entre ellos.
Componentes principales de un diagrama de despliegue 🧱
Un diagrama de despliegue consta de tres elementos principales: nodos, artefactos y conexiones. Comprender la semántica de cada elemento es vital para un modelado preciso.
1. Nodos (procesamiento y dispositivos) 🖨️
Los nodos representan los recursos computacionales disponibles en el sistema. Son los contenedores de los artefactos. En la notación de modelado estándar, los nodos se representan como cubos en 3D.
- Nodos de procesamiento: Representan dispositivos de cómputo activos capaces de ejecutar procesos de software. Ejemplos incluyen servidores, estaciones de trabajo o dispositivos móviles.
- Nodos de dispositivo: Representan componentes de hardware pasivos, como enrutadores, conmutadores o aceleradores de hardware especializados.
- Nodos de comunicación: Representan elementos de infraestructura de red que facilitan el flujo de datos, como pasarelas o firewalls.
Cada nodo debe estar claramente etiquetado para indicar su rol dentro de la infraestructura. Se pueden usar estereotipos para proporcionar contexto adicional, como marcar un nodo como un «servidor de base de datos» o un «balanceador de carga».
2. Artefactos (software y datos) 📦
Los artefactos representan las piezas físicas de software o datos que se despliegan en nodos. Se representan como documentos con una esquina doblada.
- Archivos ejecutables: El código binario real que se ejecuta en el nodo (por ejemplo, un servicio, un ejecutable, una biblioteca).
- Archivos de datos: Bases de datos, archivos de configuración o activos estáticos (imágenes, scripts) que requiere la aplicación.
- Interfaces: Definiciones de cómo el software interactúa con el entorno externo o con otros nodos.
Es importante distinguir entre el componente lógico (el diseño) y el artefacto físico (la implementación). Un diagrama de despliegue se enfoca en el artefacto.
3. Conexiones (Dependencias y Comunicación) 🌐
Las conexiones definen cómo interactúan los nodos y los artefactos. Representan el flujo de datos o señales de control.
- Asociación: Un enlace estructural que muestra que un nodo contiene o aloja un artefacto.
- Dependencia: Indica que un artefacto depende de otro para funcionar correctamente.
- Camino de comunicación: Representa el medio de red que conecta dos nodos. Puede ser una línea simple o un estereotipo de protocolo específico (por ejemplo, TCP/IP, HTTP).
Proceso paso a paso de modelado 📝
Crear un diagrama de despliegue es un proceso iterativo. Requiere recopilar información sobre la infraestructura y refinar el modelo a medida que evolucionan los requisitos. Siga estos pasos para crear un diagrama sólido.
Paso 1: Identificar los límites del sistema 🚧
Defina el alcance del sistema. ¿Qué se incluye en el despliegue? ¿Solo el backend, o también incluye dispositivos cliente? Delimitar claramente los límites del sistema para evitar el crecimiento del alcance durante el proceso de modelado.
Paso 2: Inventario de los recursos de hardware 🖥️
Liste todo el hardware disponible o planeado. Considere:
- Capacidad del servidor (CPU, RAM, Almacenamiento).
- Topología de red (LAN, WAN, Nube).
- Requisitos de seguridad (firewalls, DMZ).
No asuma un servidor monolítico único. Los sistemas modernos distribuyen a menudo las cargas de trabajo entre múltiples nodos para escalar y garantizar redundancia.
Paso 3: Mapear los artefactos de software a los nodos 📤
Coloque los artefactos en los nodos donde se ejecutarán. Aquí es donde se instancian los componentes lógicos. Considere lo siguiente:
- ¿Qué nodo alojará la base de datos?
- ¿Dónde reside el servidor web?
- ¿Existen dispositivos de borde que procesan datos localmente?
Asegúrese de que el nodo cuente con los recursos necesarios para alojar el artefacto. Por ejemplo, un proceso computacional intensivo no debería colocarse en un dispositivo de baja potencia.
Paso 4: Definir los canales de comunicación 📡
Dibuje las conexiones entre los nodos. Especifique los protocolos utilizados para la comunicación. Esto ayuda a identificar cuellos de botella o vulnerabilidades de seguridad potenciales. Por ejemplo, los datos sensibles no deberían atravesar redes no seguras.
Patrones Comunes de Despliegue 🔄
Aunque cada sistema es único, ciertos patrones se repiten en arquitecturas diferentes. Reconocer estos patrones ayuda a estandarizar la documentación y la comunicación.
| Patrón | Descripción | Casos de Uso |
|---|---|---|
| Despliegue Monolítico | Todas las componentes se ejecutan en un único nodo o clúster. | Pequeñas aplicaciones, herramientas internas. |
| Cliente-Servidor | Los usuarios se conectan a un servidor central a través de una red. | Aplicaciones web, sistemas empresariales. |
| Distribuido/Microservicios | Las componentes se dividen entre múltiples nodos independientes. | Aplicaciones de alto volumen, nativas en la nube. |
| Computación de Borde | El procesamiento ocurre en dispositivos cercanos a la fuente de datos. | Sistemas IoT, análisis en tiempo real. |
Despliegue Monolítico 🏢
En este patrón, toda la aplicación se despliega en un servidor único o en un clúster estrechamente acoplado. Simplifica la configuración de red y reduce la latencia entre los componentes internos. Sin embargo, puede convertirse en un punto único de fallo y puede tener dificultades para escalar horizontalmente.
Arquitectura Distribuida 🌍
Aquí, diferentes partes de la aplicación se ejecutan en nodos separados. Esto permite escalar de forma independiente servicios específicos. Si la base de datos se convierte en un cuello de botella, solo los nodos de la base de datos necesitan actualizarse, no todo el servidor de la aplicación.
- Equilibrio de Carga:Varios nodos manejan las solicitudes para distribuir el tráfico.
- Redundancia:Nodos duplicados garantizan alta disponibilidad si uno falla.
- Distribución Geográfica:Nodos colocados en diferentes regiones para reducir la latencia para usuarios globales.
Consideraciones Avanzadas 🛡️
Más allá de la conectividad básica, los diagramas de despliegue deben tener en cuenta las realidades operativas. Estos detalles garantizan que el sistema sea resiliente y seguro.
Zonas de Seguridad y DMZs 🚧
La seguridad es fundamental en la arquitectura física. Los nodos deben agruparse en zonas según su nivel de confianza.
- Zona interna:Redes de confianza donde residen datos sensibles.
- Zona DMZ (Zona Desmilitarizada):Una zona de amortiguamiento para servicios expuestos al público (por ejemplo, servidores web).
- Zona externa:La internet pública.
Utilice estereotipos de firewall para indicar dónde se filtra el tráfico. Esta pista visual ayuda a los equipos de seguridad a verificar que el acceso externo esté restringido únicamente a los puntos finales autorizados.
Redundancia y conmutación por fallo ♻️
Los sistemas de producción rara vez dependen de un solo nodo. Los diagramas de despliegue deben ilustrar los mecanismos de respaldo.
- Activo-activo:Varios nodos sirven el tráfico simultáneamente.
- Activo-pasivo:Un nodo en espera asume la función si el nodo principal falla.
- Agrupación (clustering):Un grupo de nodos que trabajan juntos como un sistema único.
Indicar estas relaciones en el diagrama aclara la estrategia de recuperación ante desastres para los equipos de operaciones.
Latencia de red y ancho de banda 🚦
No todas las conexiones son iguales. Al modelar sistemas distribuidos, considere la distancia física entre los nodos.
- Alto ancho de banda:Necesario para transferencias de datos intensivas (por ejemplo, transmisión de video).
- Baja latencia:Crítico para interacciones en tiempo real (por ejemplo, plataformas de trading).
Etiquetar las conexiones con protocolos o estimaciones de ancho de banda puede ayudar a identificar riesgos de rendimiento durante la fase de diseño.
Mejores prácticas para el mantenimiento 📚
Un diagrama de despliegue es un documento vivo. A medida que cambia la infraestructura, el diagrama debe evolucionar. Adherirse a las mejores prácticas garantiza que el diagrama permanezca útil con el tiempo.
Consistencia en la nomenclatura 🏷️
Utilice convenciones de nomenclatura estandarizadas para nodos y artefactos. Por ejemplo, prefija los nodos de base de datos con «DB-» y los nodos web con «WEB-». Esto hace que el diagrama sea más fácil de leer y reduce la ambigüedad al discutir el sistema.
Niveles de abstracción 🎯
No intente incluir todos los detalles en un solo diagrama. Utilice vistas diferentes para audiencias distintas.
- Vista de alto nivel: Muestra los nodos principales y centros de datos para la gestión.
- Vista de bajo nivel: Muestra servidores específicos, puertos y configuraciones para ingeniería.
Separar estas vistas evita la sobrecarga de información y mantiene la documentación manejable.
Control de versiones 📅
Trata el diagrama como código. Guárdalo en un sistema de control de versiones para rastrear los cambios con el tiempo. Esto permite a los equipos revertir a configuraciones anteriores si un despliegue falla o auditar cambios para cumplimiento.
Errores comunes que debes evitar ⚠️
Incluso arquitectos experimentados cometen errores al modelar la arquitectura física. Ser consciente de los errores comunes puede ahorrar tiempo significativo durante la implementación.
- Sobrediseño: Añadir nodos o conexiones innecesarios que no reflejan la implementación real. Mantén las cosas simples.
- Ignorar la seguridad: No mostrar firewalls o puntos de cifrado puede provocar brechas de seguridad en la implementación final.
- Modelado estático: Crear un diagrama que no tenga en cuenta la escalabilidad. Considera cómo cambia el diagrama cuando aumenta el tráfico.
- Dependencias faltantes: Olvidarse de mostrar cómo un artefacto depende de una biblioteca específica o un servicio externo puede causar fallas en el despliegue.
Consideraciones finales ✅
Modelar la arquitectura física con diagramas de despliegue requiere un equilibrio entre precisión técnica y comunicación clara. Al centrarse en nodos, artefactos y sus relaciones, los arquitectos pueden crear un plano que guíe eficazmente al equipo de infraestructura.
Recuerda que el diagrama es una herramienta para comprender, no solo para documentar. Debe facilitar discusiones sobre capacidad, seguridad y fiabilidad. A medida que los sistemas evolucionan, el diagrama debe actualizarse para reflejar el estado actual de la infraestructura.
Con una planificación cuidadosa y el cumplimiento de la notación estándar, los diagramas de despliegue se convierten en un activo invaluable en el ciclo de vida del desarrollo de software. Garantizan que la realidad física coincida con el diseño lógico, reduciendo riesgos e incrementando la estabilidad del sistema.
