La arquitectura empresarial depende en gran medida de representaciones visuales para comunicar estrategias complejas de infraestructura. Entre estas, el diagrama de despliegue se erige como un artefacto crítico para comprender la realización física de un sistema de software. Mapea los componentes de software a hardware físico y topología de red. Para arquitectos, ingenieros y partes interesadas, la capacidad de leer e interpretar estos diagramas no es meramente una habilidad técnica; es un requisito fundamental para garantizar la confiabilidad, seguridad y escalabilidad del sistema.
Al navegar entornos de gran escala, un diagrama de despliegue actúa como una plantilla para el panorama operativo. Revela cómo las aplicaciones interactúan con servidores, bases de datos y dispositivos de red. Esta guía ofrece una exploración profunda de la mecánica de interpretar estos diagramas en un contexto empresarial. Examinaremos los componentes principales, la importancia de las conexiones y los enfoques analíticos necesarios para validar los diseños de infraestructura.
🔍 Componentes principales de un diagrama de despliegue
Para interpretar un diagrama de despliegue de forma efectiva, primero se debe reconocer los símbolos estándar y sus significados semánticos. Estos diagramas suelen construirse utilizando una notación estandarizada que garantiza la consistencia en la documentación. Los bloques fundamentales incluyen nodos, artefactos y caminos de comunicación.
- Nodos:Estos representan los recursos informáticos físicos o virtuales donde se ejecuta el software. Un nodo puede ser un servidor, una máquina de base de datos, un router o incluso una instancia en la nube. En los sistemas empresariales, los nodos rara vez son independientes; se agrupan en clústeres o niveles.
- Artefactos:Son las piezas tangibles de software desplegadas en los nodos. Un artefacto puede ser un binario compilado, un archivo de configuración, una imagen de contenedor o un esquema de base de datos. El diagrama muestra qué artefacto reside en qué nodo.
- Asociaciones:Las líneas que conectan nodos y artefactos indican la relación de despliegue. Una línea sólida suele implicar que el artefacto está físicamente desplegado en el nodo.
- Camino de comunicación:Estas líneas conectan nodos entre sí, representando la conectividad de red. A menudo incluyen etiquetas que describen el protocolo utilizado, como HTTP, TCP/IP o capas de sockets seguras.
Comprender estos elementos permite rastrear el flujo de datos y control a través del sistema. Transforma una imagen estática en un modelo dinámico de cómo opera la empresa.
🖥️ Análisis de tipos de nodos y responsabilidades
En un entorno empresarial, los nodos se categorizan según su función. Un diagrama de despliegue debe distinguir claramente entre diferentes tipos de potencia de procesamiento y almacenamiento. Interpretar erróneamente estas categorías puede provocar fallos arquitectónicos durante la implementación.
1. Nodos de aplicación
Estos nodos alojan la lógica de negocio del sistema. A menudo se agrupan para gestionar el equilibrio de carga y el failover. Al analizar estos nodos, busque:
- Replicación:¿Hay múltiples nodos que realizan la misma función? Esto indica redundancia.
- Gestión de estado:¿El nodo almacena datos de sesión, o es sin estado? Los nodos sin estado son más fáciles de escalar.
- Asignación de recursos:¿Los nodos están etiquetados con restricciones de recursos específicas? Esto indica requisitos de ajuste de rendimiento.
2. Nodos de datos
El almacenamiento de datos es un pilar crítico de los sistemas empresariales. Estos nodos gestionan la persistencia y recuperación de información. Los indicadores clave que debe observar incluyen:
- Tipo de base de datos:¿Es relacional o no relacional? El diagrama puede especificar el tipo de artefacto.
- Particionamiento:¿Los nodos de datos están fragmentados o distribuidos en múltiples ubicaciones físicas?
- Mecanismos de copia de seguridad:¿Existen nodos distintos designados para fines de replicación o archivado?
3. Nodos de infraestructura
Estos son los elementos de soporte que permiten que los nodos de aplicación y datos funcionen. Incluyen:
- Balanceadores de carga:Dispositivos que distribuyen el tráfico entre los nodos de aplicación.
- Pasarelas:Puntos de entrada para el tráfico externo, que a menudo gestionan la traducción de protocolos.
- Firewalls:Dispositivos de seguridad que filtran el tráfico de red entrante y saliente.
| Tipo de nodo | Responsabilidad principal | Puntos clave de interpretación |
|---|---|---|
| Nodo de aplicación | Ejecuta la lógica de negocio | Agrupación, estado, estrategia de escalado |
| Nodo de datos | Almacena y recupera datos | Consistencia, disponibilidad, ubicación de copia de seguridad |
| Nodo de infraestructura | Soporta conectividad y seguridad | Latencia, zonas de seguridad, flujo de tráfico |
| Nodo cliente | Inicia solicitudes | Soporte de protocolo, método de autenticación |
🔗 Interpretación de rutas de comunicación
Las líneas que conectan los nodos no son meramente decorativas; definen el flujo de información. En sistemas complejos, la naturaleza de estas conexiones determina el rendimiento y la postura de seguridad. Una interpretación adecuada implica mirar más allá de la línea misma hacia los metadatos asociados a ella.
- Etiquetas de protocolo:Una conexión etiquetada como «HTTPS» implica cifrado en reposo y en tránsito. Una conexión etiquetada como «TCP» podría implicar un flujo de nivel inferior, sin cifrar. Esta distinción es vital para auditorías de seguridad.
- Direccionalidad: Las flechas indican la dirección del flujo de datos. Una flecha de doble sentido sugiere una comunicación bidireccional, mientras que una flecha simple implica un modelo de envío o recepción.
- Implicaciones de latencia: Las conexiones de larga distancia entre nodos (por ejemplo, entre diferentes regiones) introducen latencia. Interpretar el diagrama requiere visualizar la distancia física entre los nodos.
- Limitaciones de ancho de banda: Algunos diagramas incluyen etiquetas de ancho de banda. Los transferencias de grandes volúmenes de datos entre nodos pueden requerir enlaces dedicados o configuraciones específicas de hardware.
Al rastrear una solicitud, sigue el camino desde el nodo cliente a través de los nodos de infraestructura hasta los nodos de aplicación, y finalmente hasta los nodos de datos. Esta traza revela el ciclo de vida completo de una transacción dentro del sistema.
🛡️ Zonas de seguridad y límites de confianza
Los sistemas empresariales rara vez existen en un vacío. Operan dentro de zonas de seguridad definidas. Un diagrama de despliegue suele utilizar áreas sombreadas o contenedores con nombre para representar estas zonas. Interpretar estas zonas es crucial para comprender las relaciones de confianza.
1. La DMZ (Zona Desmilitarizada)
Esta área aloja típicamente componentes accesibles desde el exterior. Cuando ves nodos colocados en una DMZ, entiende que están expuestos a redes externas pero aislados del núcleo interno. A menudo manejan:
- Servidores web que aceptan tráfico de usuarios.
- Pasarelas de API que gestionan el acceso externo.
- Servidores proxy para caché.
2. La red interna
Los nodos aquí no son directamente accesibles desde internet. Contienen lógica y datos sensibles. La interpretación aquí se centra en:
- Controles de acceso necesarios para alcanzar estos nodos.
- El número de saltos necesarios para alcanzar un nodo de datos desde un nodo de aplicación.
- Segmentación de red entre diferentes niveles internos.
3. Dependencias externas
Los sistemas a menudo dependen de servicios de terceros. Estos aparecen como nodos fuera de la frontera principal. Identificarlos es importante para la evaluación de riesgos. Si un nodo externo falla, ¿cómo reacciona el sistema interno? El diagrama debería mostrar idealmente rutas de respaldo o mecanismos de manejo de errores.
⚡ Análisis de rendimiento y escalabilidad
Un diagrama de despliegue no es solo un mapa; es un modelo de rendimiento. Al examinar la disposición, los arquitectos pueden identificar cuellos de botella potenciales antes del despliegue.
1. Puntos únicos de fallo (SPOF)
Busca nodos que no tengan redundancia. Si un solo nodo maneja todo el tráfico para una función específica, su fallo detiene esa función. En un diagrama bien diseñado, los nodos críticos deben aparecer en pares o grupos.
2. Estrategia de equilibrio de carga
Verifica cómo entra el tráfico al sistema. ¿Hay un nodo dedicado de equilibrio de carga? Si es así, ¿cómo está configurado? Round-robin, menor número de conexiones o enrutamiento geográfico. El diagrama podría no especificar el algoritmo, pero la presencia del nodo indica la intención de distribuir la carga.
3. Particionamiento de datos
Si el diagrama muestra múltiples nodos de datos, ¿están particionando los datos? Esto es común en bases de datos distribuidas. Interpreta las etiquetas para ver si los datos se dividen por región, por ID de cliente o por rango de tiempo. Esto afecta significativamente el rendimiento de las consultas.
4. Capas de caché
Busca nodos colocados entre las capas de aplicación y datos. Estos a menudo representan mecanismos de caché. Su presencia reduce la carga de la base de datos y mejora los tiempos de respuesta. Interpretar su ubicación ayuda a estimar las tasas de acierto de caché.
🔄 Estrategias de Despliegue y Ciclo de Vida
El diagrama representa una instantánea en el tiempo, pero implica un ciclo de vida. ¿Cómo evoluciona el sistema? Comprender la estrategia de despliegue ayuda a planificar actualizaciones y mantenimiento.
- Despliegue Azul-Verde:¿El diagrama muestra dos entornos idénticos que funcionan simultáneamente? Esto sugiere una estrategia en la que el tráfico se intercambia entre entornos para minimizar el tiempo de inactividad.
- Lanzamientos Canarios:¿Hay nodos específicos designados para un pequeño subconjunto de usuarios? Esto indica una estrategia de despliegue controlado.
- Actualizaciones Progresivas:¿El diagrama implica una secuencia de actualizaciones de nodos? Esto es común en grandes clústeres donde los nodos se actualizan uno por uno.
Al revisar el diagrama para gestión de cambios, pregúntese cómo se versionan los artefactos. ¿Los artefactos están etiquetados con números de versión? Esto ayuda a rastrear qué código específico se está ejecutando en cada nodo.
📋 Validando la Consistencia y Completitud
Una vez interpretado el diagrama, debe validarse frente a los requisitos. Esta etapa asegura que el diseño físico coincida con la arquitectura lógica.
1. Alineación Lógica frente a Física
Compare el diagrama de despliegue con el diagrama de arquitectura del sistema. ¿Coinciden los componentes? Si el diagrama lógico muestra tres niveles, el diagrama de despliegue debe reflejar esa estructura. Las discrepancias suelen indicar una brecha en el proceso de diseño.
2. Requisitos de Cumplimiento
Los sistemas empresariales deben cumplir con regulaciones. Verifique si el diagrama refleja las leyes de residencia de datos. Por ejemplo, si los datos deben permanecer dentro de un país específico, ¿los nodos de datos se encuentran en esa región? El diagrama proporciona la evidencia para auditorías de cumplimiento.
3. Planificación de Capacidad
¿La especificación de hardware coincide con la carga esperada? Si el diagrama muestra un servidor único para una aplicación de alto tráfico, sugiere un problema de capacidad. Busque notas sobre la capacidad de CPU, RAM y almacenamiento adjuntas a los nodos.
🛠️ Desafíos Comunes en la Interpretación
Incluso arquitectos experimentados enfrentan obstáculos al leer diagramas de despliegue. Ser consciente de los errores comunes mejora la precisión.
- Etiquetas Ambiguas:Si una conexión no está etiquetada, no asuma el protocolo. Verifique la documentación estándar o el contexto.
- Sobrecarga de Información:Los diagramas grandes a menudo se vuelven confusos. Pueden ser necesarias vistas ampliadas o diagramas separados para zonas específicas para lograr claridad.
- Información Obsoleta:Los diagramas a menudo se descuidan después de la construcción inicial. Asegúrese de que el diagrama refleje el estado actual de la infraestructura. Verifíquelo con el equipo de operaciones.
- Niveles de Abstracción:Algunos diagramas omiten detalles como las máquinas virtuales. Reconozca que un nodo de «Servidor» podría ser en realidad un clúster de instancias virtuales.
🚀 Futuro de la Arquitectura
Interpretar el diagrama también implica mirar hacia el futuro. Los sistemas empresariales deben adaptarse a nuevas tecnologías. Al revisar el diagrama, considere:
- Contenedorización: ¿Están diseñados los artefactos para ejecutarse en contenedores? Esto permite una portabilidad más fácil entre entornos.
- Opciones sin servidor: ¿Existen nodos que podrían reemplazarse por funciones sin servidor? Esto podría reducir la sobrecarga de gestión.
- Nube híbrida: ¿El diagrama muestra una combinación de recursos locales y en la nube? Esto requiere una gestión cuidadosa de los límites de red.
Al anticipar estos cambios, el diagrama sigue siendo una herramienta relevante para la toma de decisiones a largo plazo. Sirve como base para los esfuerzos de modernización.

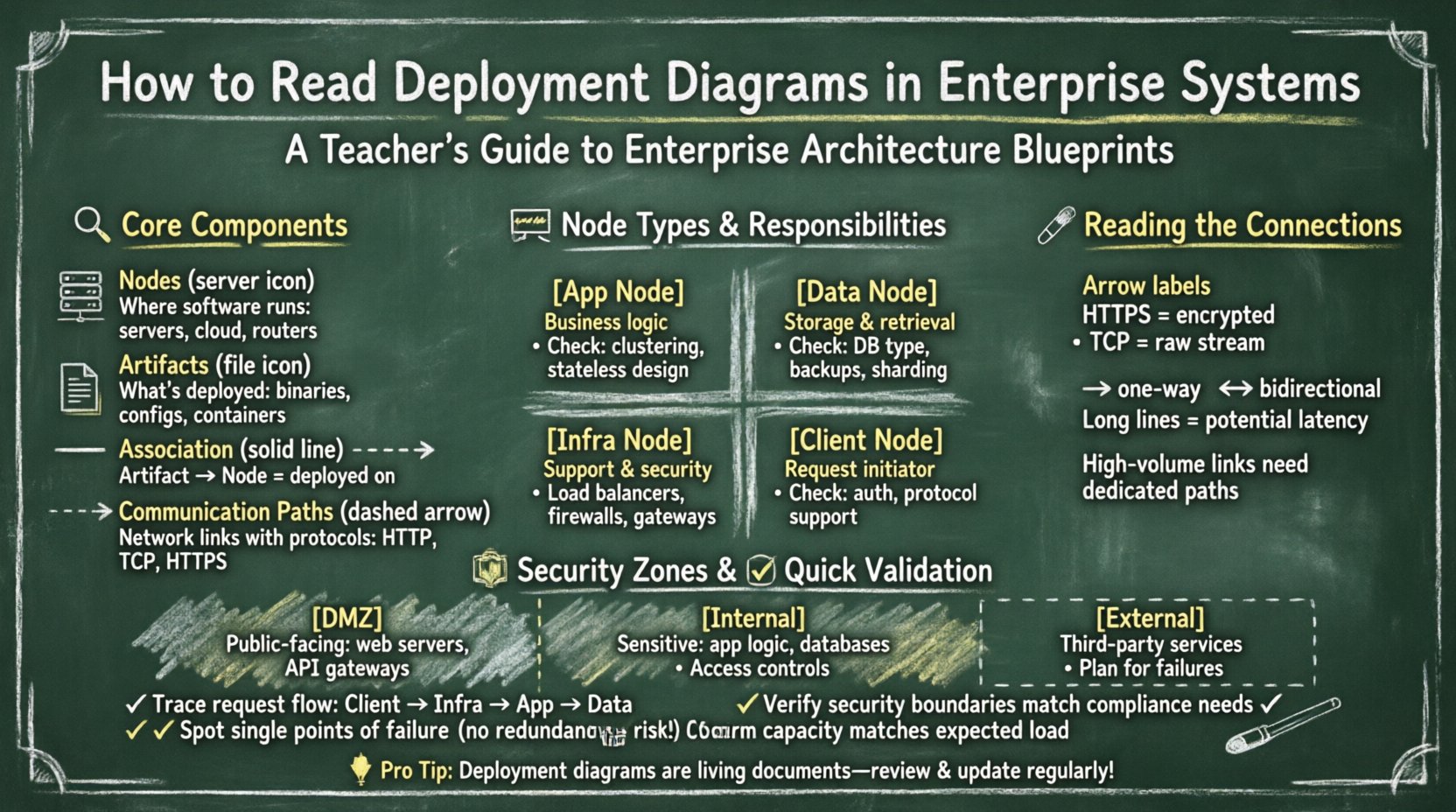

📝 Resumen de los pasos clave de interpretación
Para resumir el proceso de interpretación de diagramas de despliegue en sistemas empresariales, siga este enfoque estructurado:
- Identifique el límite: Defina el borde del sistema y las dependencias externas.
- Categorice los nodos: Distinga entre nodos de aplicación, datos e infraestructura.
- Rastree las conexiones: Siga el flujo de datos y anote los protocolos y la dirección.
- Verifique la seguridad: Verifique las zonas y los límites de confianza.
- Evalúe la redundancia: Busque clústeres y mecanismos de conmutación por fallo.
- Valide los requisitos: Asegúrese de que el diseño físico cumpla con las necesidades lógicas y de cumplimiento.
El dominio de esta habilidad reduce el riesgo y mejora la comunicación entre los equipos. Cierra la brecha entre la estrategia de alto nivel y la implementación de bajo nivel. Al centrarse en los detalles estructurales y relacionales dentro del diagrama, las organizaciones pueden mantener sistemas robustos y resilientes.
Recuerde que un diagrama de despliegue es un documento vivo. Evoluciona a medida que crece el sistema. Las actualizaciones y revisiones regulares garantizan que la interpretación permanezca precisa. Esta alineación continua es esencial para la salud a largo plazo de la infraestructura empresarial.
