Entendiendo los diagramas de clases y los diagramas de objetos en UML: Una guía completa

En el ámbito de la ingeniería de software y el diseño de sistemas, Lenguaje Unificado de Modelado (UML) sirve como un lenguaje visual estandarizado para modelar sistemas de software. Entre sus muchos tipos de diagramas, Diagramas de clases y Diagramas de objetos son dos herramientas fundamentales que proporcionan información sobre la estructura estática de un sistema y su comportamiento en tiempo de ejecución, respectivamente. Aunque están estrechamente relacionados, cumplen propósitos distintos y transmiten diferentes niveles de abstracción.

Este artículo explora las diferencias clave, propósitos, notaciones y aplicaciones prácticas de los diagramas de clases y los diagramas de objetos, respaldados por ejemplos claros utilizando PlantUML, una herramienta de código abierto popular para generar diagramas a partir de texto.

🔷 Conceptos clave: Diagrama de clases frente a diagrama de objetos

Aspecto Diagrama de clases Diagrama de objetos
Propósito Describe la estructura estática de un sistema: clases, atributos, métodos y relaciones. Se utiliza durante el diseño y la planificación arquitectónica. Representa una instantánea de instancias de objetos reales y sus valores de datos en un momento específico. Se utiliza para pruebas, depuración e ilustrar escenarios del mundo real.
Visión Abstracta y conceptual — se enfoca en patrones de diseño generales y estructura. Concreta y en tiempo real — muestra instancias reales y su estado actual.
Notación Los nombres de clase son no subrayados; los atributos y operaciones (métodos) se muestran con sus tipos. Los nombres de objeto son subrayados (por ejemplo, alice); los valores de atributos se especifican (por ejemplo, nombre = "Alice"); las operaciones suelen omitirse.
Multiplicidad Define claramente las restricciones, como 1..*, 0..1, o 1..4 para describir cuántas instancias pueden estar vinculadas. ¿Define no las reglas de multiplicidad — solo refleja el número real de objetos presentes en tiempo de ejecución.

✅ Punto clave:
Una diagrama de clases es como un plano de un edificio — define los tipos de habitaciones, sus conexiones y las reglas arquitectónicas.

Un diagrama de objetos es como una fotografía de una habitación específica del edificio — muestra quién está dentro, qué están haciendo y dónde se encuentran, en un momento dado.

📐 Diagrama de clases: El plano de la estructura del sistema

Una diagrama de clases captura la estructura estática de un sistema. Define las clases, sus atributos (datos), operaciones (funciones) y las relaciones entre ellas, como asociaciones, agregaciones, composiciones e herencias.

🎯 Casos de uso:

  • Diseño y arquitectura de sistemas

  • Definición de interfaces y componentes

  • Comunicación entre desarrolladores y partes interesadas

  • Planificación de software orientado a objetos

✏️ Ejemplo: Diagrama de clases

@startuml
class Persona {
  - String nombre
  - int edad
  + void presentarse()
  + void agregarAuto(Auto auto)
}

class Auto {
  - String marca
  - String modelo
  - int año
  + void encenderMotor()
}

Persona "1" -- "0..*" Auto : posee
@enduml

🔍 Explicación:

  • La Persona clase tiene atributos (nombre, edad) y métodos (presentarse(), agregarAuto()).

  • La Auto clase contiene datos y comportamientos específicos del vehículo.

  • La asociación posee indica que una persona puede poseer cero o más autos (0..*), mientras que cada auto es poseído por exactamente una persona (1).

Este diagrama sirve como una plantilla de diseño — define lo que puede existir, no lo que actualmente existe.

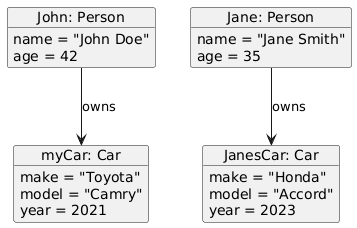

🖼️ Diagrama de objetos: Una instantánea de la realidad en tiempo de ejecución

Un diagrama de objetos proporciona una visión concreta del sistema en un momento específico. Muestra instancias reales (objetos) de clases, junto con sus valores actuales de atributos y cómo están vinculados.

🎯 Casos de uso:

  • Escenarios de depuración y pruebas

  • Demostración de casos de uso o flujos de trabajo específicos

  • Validación de diseños de clases frente a datos reales

  • Enseñanza de conceptos orientados a objetos mediante ejemplos

✏️ Ejemplo: Diagrama de objetos

@startuml
objeto alice {
  nombre = "Alice"
  edad = 30
}

objeto bob {
  nombre = "Bob"
  edad = 25
}

objeto miCoche {
  marca = "Toyota"
  modelo = "Camry"
  año = 2022
}

alice -- miCoche : posee
bob -- miCoche : posee
@enduml

💡 Nota: En PlantUML, los nombres de los objetos se subrayan en la salida, y los valores de los atributos se muestran explícitamente.

🔍 Explicación:

  • alice y bob son instancias de la Persona clase.

  • miCochees una instancia de la Coche clase.

  • El enlace posee muestra que tanto Alice como Bob están asociados con miCoche — esto ilustra un escenario de posesión compartida escenario, que podría no estar permitido en el diagrama de clases a menos que se ajuste la multiplicidad (por ejemplo, 0..* en ambos lados).

⚠️ Importante: Este diagrama no define las reglas de propiedad — solo muestra lo que está ocurriendo en este momento. La multiplicidad (1..*) del diagrama de clases no se repite aquí.

🔄 Cómo trabajan juntos

Los diagramas de clase y de objetos son complementarios:

Paso Acción
1 Utilice un diagrama de clase para definir la estructura y las reglas del sistema.
2 Utilice un diagrama de objetopara demostrar un caso específico de esa estructura en acción.
3 Valida el diseño: ¿el diagrama de objetos cumple con las restricciones definidas en el diagrama de clases?

Por ejemplo:

  • Si el diagrama de clases dice que un Coche solo puede ser poseído por una Persona (1), entonces un diagrama de objetos que muestre a dos personas poseyendo el mismo coche violaría esa regla — lo que indicaría un error de diseño o de datos.

🛠️ Herramientas y visualización

✅ Resumen

Característica Diagrama de clases Diagrama de objetos
Nivel de abstracción Alto (general, reutilizable) Bajo (específico, en tiempo real)
Muestra Clases, atributos, métodos, relaciones Objetos, sus valores y enlaces
Notación Sin subrayado; tipos y multiplicidad Nombres de objetos subrayados; valores incluidos
Multiplicidad Sí (por ejemplo, 1..*) No — solo recuentos reales
Casos de uso Diseño, planificación, documentación Pruebas, depuración, demostración

🎯 Pensamiento final:
Los diagramas de clases son los “qué” — definen la estructura del sistema.
Los diagramas de objetos son los “cuándo” — muestran al sistema en acción.
Juntos, forman una imagen completa del comportamiento estático de su software.

📚 Referencias

  1. Gamma, E., Helm, R., Johnson, R., & Vlissides, J. (1995). Patrones de diseño: Elementos de software orientado a objetos reutilizable. Addison-Wesley.
  2. Fowler, M. (2004). UML Distillado: Una guía breve sobre el lenguaje estándar de modelado de objetos. Addison-Wesley.
  3. Booch, G., Rumbaugh, J., & Jacobson, I. (1999). Guía del usuario del Lenguaje Unificado de Modelado. Addison-Wesley.
  4. OMG (Grupo de Gestión de Objetos). (2023). Especificación UML (v2.5.1).
  5. Tutorial de diagramas de clases – Visual Paradigm: Una guía completa para crear diagramas de clases en Visual Paradigm, que cubre clases, atributos, operaciones y relaciones como asociaciones e herencia.
  6. Dibujar diagramas de clases – Guía del usuario de Visual Paradigm: Documentación oficial que detalla instrucciones paso a paso para dibujar diagramas de clases, incluyendo la adición de clases, la definición de miembros y la creación de relaciones.
  7. Tutorial paso a paso de diagramas de clases – Blog de Visual Paradigm: Una guía amigable para principiantes que demuestra cómo crear y personalizar diagramas de clases utilizando la interfaz y herramientas de Visual Paradigm.
  8. Guía para principiantes sobre diagramas de clases – Blog de Visual Paradigm: Un recurso introductorio que explica los fundamentos de los diagramas de clases, sus componentes y las mejores prácticas para modelar la estructura del sistema.
  9. Diagramas de objetos – Guía de Visual Paradigm: Una explicación clara de los diagramas de objetos, destacando su papel como instantáneas de instancias del sistema, mostrando objetos reales y sus valores de atributos en un momento específico.
  10. Dibujar diagramas de objetos – Guía del usuario de Visual Paradigm: Documentación oficial que describe el proceso de creación de diagramas de objetos, incluyendo la adición de especificaciones de instancias, enlace con clases y definición de valores de atributos.
  11. Cómo dibujar un diagrama de objetos en UML – Círculo de Visual Paradigm: Una tutorial detallado sobre la construcción de diagramas de objetos en UML, con orientación sobre el uso de conectores y clasificadores para representar relaciones entre objetos.
  12. Diagrama de clases frente a diagrama de objetos – Ejemplo de Visual Paradigm: Un ejemplo comparativo que ilustra las diferencias entre diagramas de clases y diagramas de objetos, destacando cómo los diagramas de objetos representan instancias del mundo real derivadas de modelos de clases.
  13. Diagramas de objetos – Círculo de Visual Paradigm (Documentación): Una visión técnica de los diagramas de objetos, incluyendo su propósito, estructura e integración con diagramas de clases en el modelado de sistemas.
  14. Visual Paradigm – Características de modelado impulsadas por IA: Una visión general de las capacidades impulsadas por IA de Visual Paradigm, incluyendo la capacidad de generar diagramas de clases y objetos a partir de descripciones en lenguaje natural, con una nota para verificar las salidas debido a posibles errores de IA.
  15. Diagramas de clases en Canva – Ejemplo de pizarra en línea: Un ejemplo visual complementario que demuestra conceptos de diagramas de clases utilizando una pizarra en línea, útil para comprender la estructura y las relaciones.
  16. Visual Paradigm – Diagramas UML e integración con IA (YouTube): Un tutorial en video que muestra la creación de diagramas UML, incluyendo diagramas de clases y diagramas de objetos, con énfasis en la interfaz intuitiva de Visual Paradigm y el modelado asistido por IA.
  17. Visual Paradigm – Creación de diagramas de objetos (YouTube): Una guía en video práctica que demuestra cómo crear y personalizar diagramas de objetos paso a paso dentro de Visual Paradigm.

Al dominar tanto los diagramas de clases como los diagramas de objetos, los desarrolladores pueden diseñar sistemas robustos, comunicarse eficazmente con sus equipos y garantizar que su software funcione según lo previsto, tanto en teoría como en la práctica.
