En el panorama de la automatización de procesos empresariales, la comunicación es la sangre vital de la eficiencia. Cuando hablamos de Modelado y Notación de Procesos de Negocio (BPMN), un mecanismo específico destaca por unir la lógica interna con los sistemas externos: el evento de mensaje. Estos eventos determinan cómo una instancia de proceso espera, recibe o envía información a través de límites. Sin una comprensión clara de los eventos de mensaje, los esfuerzos de integración a menudo se vuelven frágiles, lo que conduce a flujos de trabajo rotos y inconsistencias de datos.
Esta guía explora la mecánica de los eventos de mensaje, su papel en la integración de sistemas y cómo facilitan la comunicación asíncrona dentro de un motor de procesos. Examinaremos el ciclo de vida de estos eventos, los patrones arquitectónicos que soportan y las mejores prácticas necesarias para mantener la estabilidad.
Definición de eventos de mensaje en BPMN 🔍
Un evento de mensaje es un tipo específico de evento que implica el envío o recepción de un mensaje. A diferencia de los flujos de secuencia, que representan el flujo interno de control dentro de una única instancia de proceso, los flujos de mensaje representan la comunicación entre entidades distintas. Estas entidades pueden ser instancias de proceso diferentes, sistemas externos o participantes humanos.
La característica principal de un evento de mensaje es su capacidad para desencadenar un cambio de estado basado en una entrada externa. Esto es crítico para escenarios de integración en los que un proceso no puede continuar hasta que se cumpla una condición específica desde una fuente externa. Por ejemplo, una tarea de procesamiento de pedidos podría pausarse en un evento de mensaje hasta que llegue una confirmación de pago desde un sistema bancario.
Características clave
- Naturaleza asíncrona:Los eventos de mensaje a menudo introducen un retraso. El proceso no continúa hasta que se recibe el mensaje.
- Definición de límite:Marcan el límite entre el proceso interno y el mundo externo.
- Persistencia de estado:Cuando un proceso espera un mensaje, el motor debe persistir el estado para asegurar que no se pierda ningún progreso si el sistema se reinicia.
- Correlación:Los mensajes entrantes deben coincidir con la instancia de proceso correcta, generalmente mediante una clave de correlación.

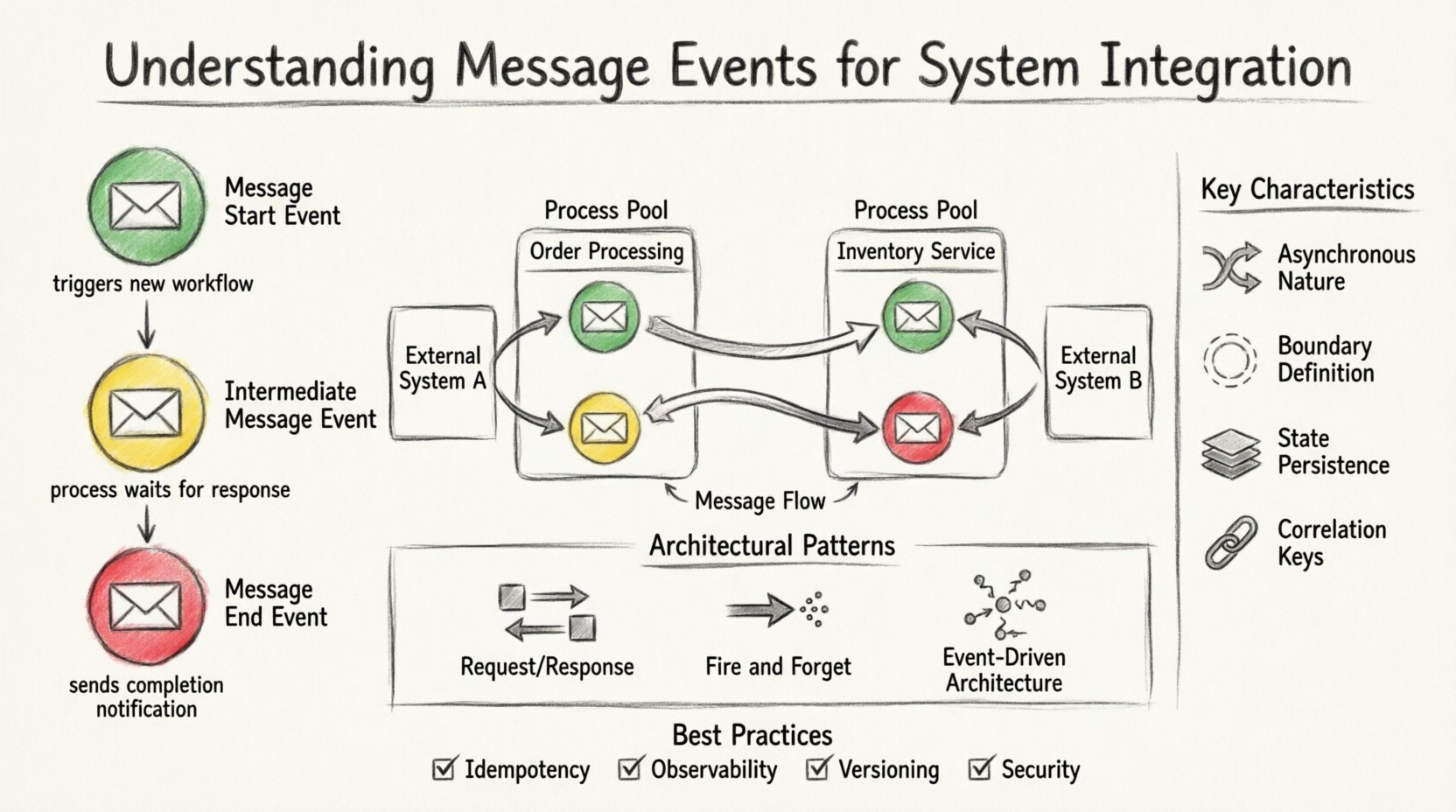

Las tres categorías principales de eventos de mensaje 📋
BPMN define tres tipos principales de eventos de mensaje según su posición y función dentro de un diagrama de proceso. Comprender la diferencia es vital para diseñar una lógica de integración robusta.
1. Evento de inicio de mensaje 🟢
Un evento de inicio de mensaje inicia una nueva instancia de proceso. Se encuentra al principio de un flujo y espera un mensaje entrante para desencadenar su creación. Esto es común en arquitecturas basadas en eventos, donde los sistemas externos inician flujos de trabajo.
- Disparador:Un sistema externo envía una carga útil (por ejemplo, una notificación de “Nuevo pedido”).
- Caso de uso:Webhooks, desencadenadores por correo electrónico o llamadas de retorno de API que generan un nuevo flujo de trabajo.
- Consideración:El motor debe manejar una alta concurrencia si múltiples mensajes llegan al mismo tiempo.
2. Evento de mensaje intermedio 🟡
Este evento ocurre dentro del flujo de proceso, entre un evento de inicio y uno de finalización. Actúa como un punto de control donde el proceso se pausa y espera un mensaje antes de continuar.
- Disparador:Una respuesta a una acción anterior (por ejemplo, “Resultado de verificación de crédito”).
- Caso de uso: Esperando la aprobación del usuario, actualizaciones de la base de datos o respuestas de la API de terceros.
- Consideración:A menudo se requieren mecanismos de tiempo de espera aquí para evitar esperas indefinidas.
3. Evento final de mensaje 🔴
Ubicado al final de un proceso, un evento final de mensaje envía una notificación cuando se completa la ejecución del flujo de trabajo. Indica la transmisión exitosa de datos a un consumidor externo.
- Disparador: La finalización de toda la lógica interna.
- Caso de uso: Enviar un correo de confirmación, actualizar un mainframe heredado o notificar un panel de monitoreo.
- Consideración: Asegúrese de que el mensaje sea reconocido antes de marcar la instancia como completa.
Flujo de mensaje frente a flujo de secuencia 🚦
A menudo surge confusión entre los flujos de mensaje y los flujos de secuencia. Aunque ambos conectan elementos, representan capas de abstracción diferentes.
| Característica | Flujo de secuencia | Flujo de mensaje |
|---|---|---|
| Alcance | Interno a una única instancia de proceso | Externo o entre piscinas |
| Tiempo | Ejecución inmediata | Asincrónica o diferida |
| Visibilidad | Oculto para los sistemas externos | Visible como un contrato de integración |
| Cambio de estado | Transición de flujo de control | Disparado por datos externos |
Patrones arquitectónicos para integración 🔌
Al diseñar sistemas alrededor de eventos de mensaje, surgen patrones específicos para gestionar el intercambio de datos de forma eficiente. Estos patrones determinan cómo el motor de procesos interactúa con otros servicios.
Patrón de solicitud/respuesta
En este escenario, el proceso envía una solicitud y espera una respuesta específica antes de continuar. Esto se implementa con frecuencia utilizando un evento de captura de mensaje intermedio.
- El motor envía un mensaje a una cola externa o una API.
- La instancia del proceso entra en un estado de espera.
- Al recibir la respuesta, la clave de correlación coincide con la instancia.
- La ejecución reanuda la actividad siguiente.
Patrón de disparar y olvidar
Aquí, el proceso envía un mensaje pero no espera una respuesta. Esto se modela típicamente con un evento de envío de mensaje o un evento de inicio de mensaje que desencadena un efecto secundario.
- Útil para notificaciones o registro de eventos.
- Reduce la latencia para el sistema que inicia la operación.
- Requiere mecanismos de seguimiento separados si se necesita confirmación más adelante.
Arquitectura basada en eventos (EDA)
Los eventos de mensaje son la base de la EDA. Varios procesos escuchan el mismo tipo de evento sin conocerse entre sí.
- Desacopla los servicios lógicamente.
- Permite escalabilidad; se pueden agregar más consumidores sin modificar a los productores.
- Requiere una gestión cuidadosa de los temas de mensaje para evitar conflictos.
Manejo de límites asíncronos ⏳
La integración a menudo introduce latencia. Una llamada síncrona podría caducar, o un sistema externo podría estar inaccesible. Gestionar estos límites asíncronos es crucial para la fiabilidad.
Claves de correlación
Cuando varias instancias de proceso esperan mensajes, el motor debe saber qué mensaje pertenece a qué instancia. Una clave de correlación es un elemento de datos (como un ID de pedido o un hash de transacción) que vincula el mensaje entrante con la instancia específica de proceso que lo espera.
- Unicidad:Debe ser única por contexto de instancia.
- Almacenamiento:Debe almacenarse de forma permanente en la base de datos del proceso.
- Extracción:Debe ser extraíble del cuerpo del mensaje entrante.
Manejo de tiempo de espera
¿Qué sucede si un mensaje nunca llega? Depender únicamente de una espera indefinida es arriesgado. Se pueden adjuntar eventos de borde a eventos de mensaje para definir el comportamiento de tiempo de espera.
- Evento de borde de temporizador:Dispara un flujo alternativo si el mensaje no se recibe dentro de una duración establecida.
- Compensación: Si el proceso se revierte debido a un tiempo de espera agotado, las acciones anteriores deben deshacerse.
- Alertas: Notificar a los administradores sobre procesos bloqueados.
Gestión de errores y compensación ⚠️
Las fallas de red, los datos mal formados y las interrupciones de servicio son inevitables. Un diseño de integración robusto debe tener en cuenta estos fallos a nivel de evento de mensaje.
Validación de mensajes
Antes de que un proceso reanude su ejecución, se debe validar la carga útil del mensaje entrante. Si el esquema es incorrecto, el mensaje debe rechazarse o redirigirse a un manejador de errores.
- Verificar los campos obligatorios.
- Validar los tipos de datos.
- Asegurarse de que las firmas criptográficas sean válidas.
Colas de mensajes fallidos
Para los mensajes que fallan constantemente en su procesamiento, redirigirlos a una cola de mensajes fallidos preserva los datos para su inspección manual. Esto evita que toda la canalización de integración se bloquee debido a un solo registro defectuoso.
Reintentos y retroceso exponencial
Cuando se envían mensajes mediante un evento final de mensaje, los fallos transitorios deben manejarse automáticamente.
- Implementar lógica de reintentos en la capa de adaptador.
- Utilizar retroceso exponencial para reducir la carga en el sistema receptor durante las interrupciones.
- Limitar el número de reintentos para evitar bucles infinitos.
Consideraciones de rendimiento y escalabilidad 🚀
El procesamiento de alto volumen de mensajes puede sobrecargar los recursos del sistema. Comprender cómo los eventos de mensaje afectan el rendimiento es necesario para despliegues a gran escala.
Bloqueo de base de datos
Cuando un proceso espera un mensaje, la fila de la base de datos para esa instancia a menudo se bloquea o se mantiene en un estado específico. La alta concurrencia puede provocar contención.
- Optimizar el índice de base de datos en las claves de correlación.
- Utilizar estrategias de sondeo asíncrono cuando sea apropiado.
- Considerar la partición de datos por inquilino o región.
Uso de memoria
Cada evento de mensaje activo que espera una señal consume memoria. Si millones de procesos esperan simultáneamente, la gestión de memoria se vuelve crítica.
- Persistir los estados de espera en disco o almacenamiento externo.
- Archivar de forma oportuna las instancias completadas o caducadas.
- Monitorear las profundidades de cola para mensajes entrantes.
Prácticas recomendadas para flujos de trabajo robustos 🛡️
Para garantizar que sus patrones de integración permanezcan estables con el tiempo, siga estas directrices fundamentales.
- Idempotencia:Diseñe controladores de mensajes de modo que el procesamiento del mismo mensaje varias veces no genere efectos secundarios duplicados.
- Observabilidad:Registre todas las llegadas de mensajes, rechazos y tiempos de espera. La visibilidad es clave para la resolución de problemas.
- Versionado:Los contratos de API cambian. Asegúrese de que los esquemas de mensajes admitan el versionado para manejar las actualizaciones de forma adecuada.
- Seguridad:Cifre los datos sensibles durante la transmisión. Autentique todas las fuentes de mensajes entrantes.
- Documentación:Documente claramente el formato esperado de los mensajes y las claves de correlación para los desarrolladores externos.
Resumen de escenarios de integración 📊
La tabla a continuación resume escenarios comunes y la estrategia recomendada para eventos de mensaje.
| Escenario | Tipo de evento recomendado | Desafío clave |
|---|---|---|
| Colocación de pedido | Evento de inicio de mensaje | Gestión de desencadenantes duplicados |
| Confirmación de pago | Evento de captura intermedio | Lógica de tiempo de espera y reintento |
| Notificación de envío | Evento de finalización de mensaje | Garantizar la garantía de entrega |
| Flujo de trabajo de aprobación | Evento de captura intermedio | Disponibilidad del usuario y persistencia del estado |
Conclusión final sobre la confiabilidad del flujo de trabajo 🏁
Los eventos de mensaje son más que simples elementos gráficos en un diagrama; son la implementación de los límites de contrato entre sistemas. Al tratarlos como ciudadanos de primera clase en su arquitectura, asegura que sus procesos puedan adaptarse a cambios externos sin romperse.
Enfóquese en la correlación, la persistencia y el manejo de errores. Cuando estos elementos son sólidos, la integración se vuelve transparente para el usuario, permitiendo que la lógica de negocio fluya sin problemas, independientemente de la complejidad técnica subyacente.
