El desarrollo de software depende de una comunicación clara entre los interesados, diseñadores y desarrolladores. Una de las herramientas más efectivas para visualizar cómo un usuario interactúa con un sistema es el diagrama de casos de uso. Estos diagramas ofrecen una visión de alto nivel de la funcionalidad sin profundizar en los detalles técnicos de la implementación. Ya sea que estés definiendo los requisitos para una nueva aplicación o documentando un sistema existente, comprender estos diagramas es esencial para un diseño estructurado.
Esta guía explora los fundamentos de modelar el comportamiento del sistema mediante casos de uso de UML (Lenguaje Unificado de Modelado). Desglosaremos los componentes, relaciones y mejores prácticas necesarias para crear diagramas precisos y útiles. Al final, comprenderás cómo mapear las interacciones del usuario de forma clara y eficiente.

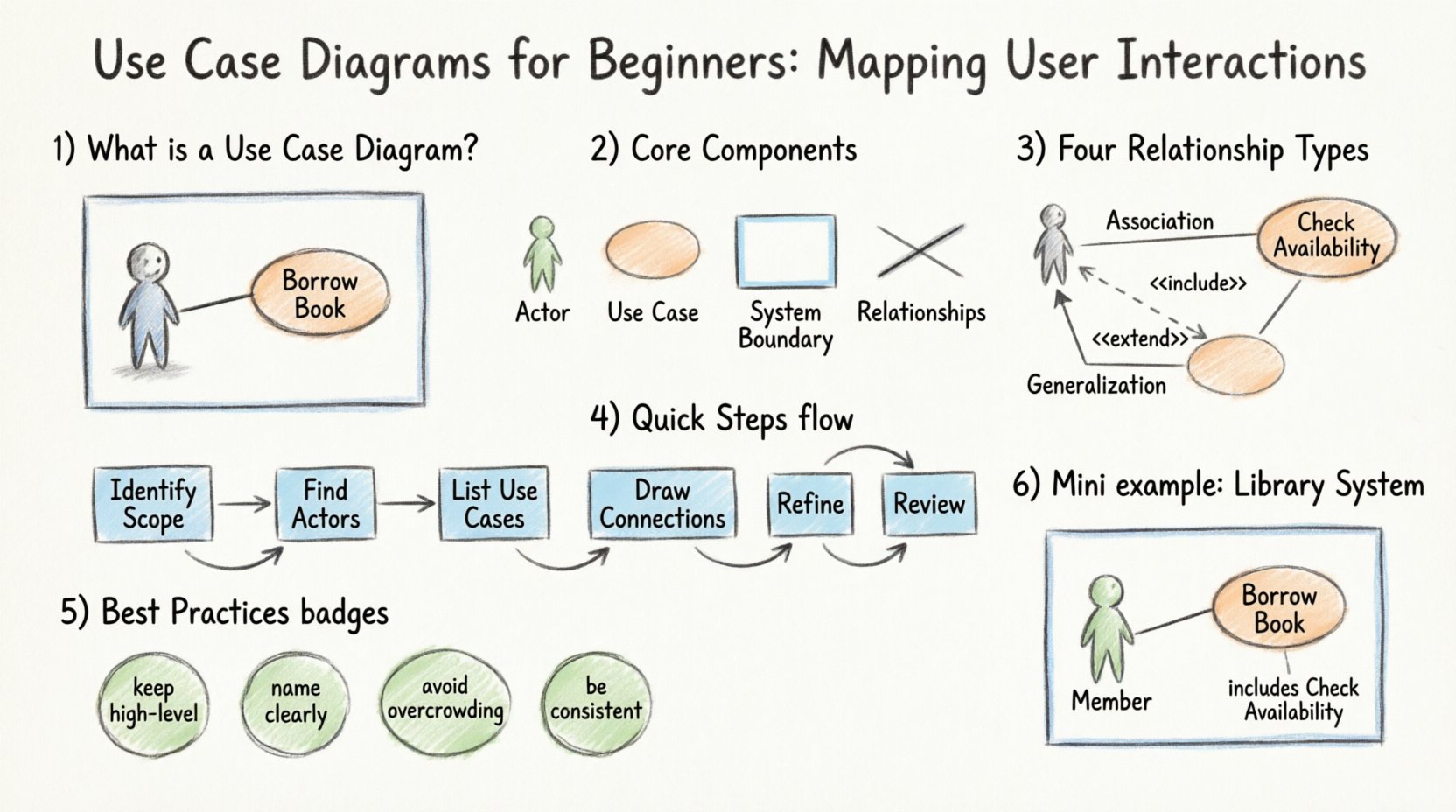

🧩 ¿Qué es un diagrama de casos de uso?
Un diagrama de casos de uso captura los requisitos funcionales de un sistema. Ilustra las interacciones entre entidades externas (actores) y el sistema mismo. A diferencia de los diagramas de flujo detallados que muestran cada paso de un proceso, los diagramas de casos de uso se centran enquéque hace el sistema, no encómolo hace.
Estos diagramas sirven como puente entre las necesidades del negocio y las especificaciones técnicas. Permiten a los interesados verificar que el sistema cumplirá con sus necesidades antes de escribir cualquier código. Esta visualización ayuda a prevenir malentendidos que a menudo surgen durante proyectos de software complejos.
Principales beneficios del uso de diagramas de casos de uso
- 🔍 Aclara el alcance:Define claramente los límites del sistema.
- 🤝 Mejora la comunicación:Proporciona un lenguaje común para desarrolladores y usuarios del negocio.
- 📋 Identifica los requisitos:Destaca las características esenciales necesarias para el éxito.
- 🛡️ Reduce el riesgo:Detecta funcionalidades faltantes temprano en la fase de diseño.
👥 Componentes principales de un diagrama de casos de uso
Para crear un diagrama válido, debes comprender los símbolos estándar y sus significados. UML define formas específicas para cada elemento. Interpretar mal estos símbolos puede generar confusión sobre el comportamiento del sistema.
1. Actores 🧑💻
Un actor representa un rol que interactúa con el sistema. No necesariamente representa a una persona humana específica. Un actor puede ser:
- Un usuario humano con permisos específicos.
- Otro sistema de software o servicio externo.
- Un dispositivo de hardware que desencadena un proceso.
- Un desencadenante basado en el tiempo (por ejemplo, un trabajo programado que se ejecuta cada noche).
Los actores suelen representarse como figuras de palo. Existen fuera de los límites del sistema y inician la interacción. Un actor puede interactuar con múltiples casos de uso, y un solo caso de uso puede implicar a múltiples actores.
2. Casos de uso ⚙️
Un caso de uso representa un objetivo específico o función que realiza el sistema. Es una unidad completa de funcionalidad desde la perspectiva de un actor. Por ejemplo, «Realizar pedido» es un caso de uso. «Generar informe» es otro.
Los casos de uso suelen representarse como óvalos o elipses dentro de los límites del sistema. Se etiquetan con una frase verbal que indica la acción realizada.
3. Límite del sistema 🟦
El límite del sistema define los límites del software que se está modelando. Todo lo que está dentro del cuadro pertenece al sistema; todo lo que está fuera es externo.
- Los actores se encuentran fuera del límite.
- Los casos de uso se encuentran dentro del límite.
- Las relaciones cruzan el límite para conectar actores con casos de uso.
Etiquetar el límite con el nombre del sistema proporciona contexto para el diagrama.
4. Relaciones 🔗
Las líneas conectan actores con casos de uso. Estas líneas indican comunicación o interacción. Tipos diferentes de líneas representan conexiones lógicas distintas. Comprender estas conexiones es crucial para un modelado preciso.
🤝 Comprendiendo las relaciones
Las relaciones definen cómo interactúan los actores con los casos de uso. Hay cuatro tipos principales de relaciones en el modelado de casos de uso de UML. Cada uno cumple una función distinta en la definición del comportamiento del sistema.
| Tipo de relación | Símbolo | Significado | Ejemplo |
|---|---|---|---|
| Asociación | Línea sólida | Comunicación directa entre el actor y el caso de uso. | Un Cliente inicia un Pago proceso. |
| Incluir | Flecha punteada + <<incluir>> | Un caso de uso debecontener el comportamiento de otro caso de uso. | Retirar efectivoincluye siempreVerificar PIN. |
| Extender | Flecha punteada + <<extender>> | Un caso de uso agrega comportamiento opcional a un caso de uso base. | Aplicar descuentoextiendeFinalizar comprasi se ingresa un código. |
| Generalización | Línea sólida + Triángulo | Herencia. Un actor o caso de uso es una versión especializada de otro. | Administradores una versión especializada deUsuario. |
Análisis profundo: Incluir frente a Extender
Estas dos relaciones a menudo se confunden. La diferencia radica en la necesidad.
- Incluir:El comportamiento incluido es obligatorio. No puedes realizar el caso de uso principal sin realizar el incluido. Piénsalo como una tarea secundaria que siempre es necesaria.
- Extender:El comportamiento extendido es opcional. Ocurre solo bajo condiciones específicas. Modifica el comportamiento del caso de uso base, pero no impide que se ejecute sin la extensión.
🛠️ Paso a paso: Creando tu primer diagrama
Construir un diagrama requiere un enfoque sistemático. Apresurarse a dibujar formas sin planificación lleva a modelos confusos y desordenados. Sigue este proceso estructurado para asegurar la claridad.
Paso 1: Identificar el alcance del sistema
Antes de dibujar cualquier cosa, define qué está dentro del sistema y qué está fuera. Escribe una breve descripción del propósito del sistema. Esto te ayudará a decidir dónde dibujar el límite del sistema más adelante.
Paso 2: Identificar a los actores
Enumere todas las entidades externas que interactúan con el sistema. Pregúntese cosas como:
- ¿Quién utiliza este sistema?
- ¿Qué sistemas externos alimentan datos en este sistema?
- ¿Hay procesos automatizados involucrados?
Agrupe actores similares si es posible. Por ejemplo, si hay muchos tipos de usuarios con los mismos permisos, considere crear un actor genérico “Usuario” y usar la generalización para especificar roles más adelante.
Paso 3: Identificar los casos de uso
Para cada actor, determine qué quiere lograr. Enfóquese en los objetivos, no en los pasos. Si un actor quiere “Imprimir informe”, ese es un caso de uso. “Seleccionar tamaño de papel” es un paso dentro de ese proceso, no un caso de uso separado a este nivel de abstracción.
Paso 4: Dibujar las conexiones
Dibuje líneas sólidas entre actores y casos de uso donde ocurran interacciones. Asegúrese de que cada línea tenga sentido lógicamente. Si un actor no puede alcanzar un caso de uso, elimine la línea.
Paso 5: Refinar las relaciones
Agregue relaciones de inclusión y extensión donde la funcionalidad se comparte o es condicional. Evite sobrecargar el diagrama. Si una relación es demasiado compleja, considere dividir el caso de uso en partes más pequeñas y manejables.
Paso 6: Revisar y validar
Muestre el diagrama a los interesados. Pregúnteles si el diagrama refleja con precisión su comprensión del sistema. Este bucle de retroalimentación es fundamental para detectar errores antes de que comience el desarrollo.
✅ Mejores prácticas para una modelación efectiva
Crear un diagrama es una cosa; crear un buenodiagrama es otra. Adhírase a estos principios para mantener la claridad y la utilidad.
- 🔹 Manténgalo de alto nivel:Los diagramas de casos de uso no son diagramas de flujo. No muestre cada paso individual. Enfóquese en los objetivos.
- 🔹 Nombra claramente:Use frases verbo-sustantivo para casos de uso (por ejemplo, “Actualizar perfil”) y sustantivos claros para actores (por ejemplo, “Usuario registrado”).
- 🔹 Evite el sobrecargamiento:Si un diagrama se vuelve demasiado grande, divídalo en múltiples diagramas o subsistemas.
- 🔹 Sé consistente:Use las mismas convenciones de nomenclatura en todos los diagramas del proyecto.
- 🔹 Enfóquese en el valor:Cada caso de uso debe aportar valor a un actor. Si un caso de uso no beneficia a nadie, cuestione su existencia.
⚠️ Peligros comunes que deben evitarse
Incluso los modeladores experimentados cometen errores. Ser consciente de los errores comunes puede ahorrarle tiempo durante las revisiones.
1. Confundir casos de uso con procesos
Un error común es tratar un caso de uso como una secuencia de pasos. Un caso de uso es un objetivo. «Realizar pedido» es el objetivo. Los pasos para realizar el pedido pertenecen a un diagrama de secuencia o a una historia de usuario, no al diagrama de casos de uso en sí.
2. Incluir lógica interna
No incluya operaciones internas de base de datos ni diseños de pantallas dentro del límite del sistema como casos de uso. Los casos de uso deben ser observables desde el exterior. Una acción como «Guardar registro de base de datos» es interna; «Guardar datos del cliente» es el objetivo observable.
3. Exceso de generalización
Aunque la herencia es útil, demasiados niveles de generalización hacen que el diagrama sea difícil de leer. Mantenga la jerarquía poco profunda. Si necesita cinco niveles de tipos de usuarios, considere simplificar los roles.
4. Ignorar el límite del sistema
Dejar el límite vago conduce a un crecimiento de alcance. Defina claramente qué forma parte del software y qué forma parte del entorno. Esto evita que los desarrolladores construyan características que en realidad son dependencias externas.
🔄 Casos de uso frente a otros diagramas
Los diagramas de casos de uso forman parte de una familia más amplia de herramientas de modelado. Comprender cuándo usarlos frente a otros diagramas es fundamental.
- Diagramas de secuencia:Muestran el orden de los mensajes entre objetos a lo largo del tiempo. Úselos cuando necesite detallar la lógica dentro de un caso de uso.
- Diagramas de actividad:Muestran el flujo de trabajo y los puntos de decisión. Úselos para lógica de negocio compleja dentro de un caso de uso específico.
- Diagramas de clases:Muestran la estructura estática del sistema (clases, atributos, relaciones). Úselos para el diseño de bases de datos y la estructura de código.
- Diagramas de casos de uso:Muestran el alcance funcional y las interacciones del usuario. Úselos para la recopilación de requisitos y la alineación con los interesados.
📋 Integración con la gestión de requisitos
Un diagrama de casos de uso es más que una imagen; es una herramienta de requisitos. Cada caso de uso puede vincularse a un ID de requisito específico en una herramienta de gestión de requisitos. Esta trazabilidad garantiza que cada característica solicitada por el negocio se implemente y pruebe.
Al documentar requisitos:
- Cree un caso de uso para cada requisito principal.
- Asigne un ID único a cada caso de uso.
- Vincule el ID a la descripción detallada del requisito.
- Actualice el diagrama si cambian los requisitos.
Este enfoque garantiza que el diagrama evolucione con el proyecto. Evita que la documentación se vuelva obsoleta a medida que el software se desarrolla.
🌍 Recorrido por un escenario del mundo real
Visualicemos un escenario para consolidar estos conceptos. Imaginemos un sistema de gestión de bibliotecas.
Actores
- Bibliotecario:Gestiona libros y miembros.
- Miembro:Pide prestados y devuelve libros.
- Sistema:Notificaciones automatizadas.
Casos de uso
- Buscar catálogo:Disponible para el bibliotecario y el miembro.
- Pedir libro:Solo miembro.
- Imponer multa:Solo bibliotecario.
- Enviar recordatorio:Disparador del sistema.
Relaciones
- Asociación:El miembro se conecta con «Pedir libro».
- Incluir:«Pedir libro» incluye «Verificar disponibilidad».
- Extender:«Pedir libro» extiende «Notificar vencimiento» si el libro está atrasado.
- Generalización:«Personal» generaliza «Bibliotecario».
Esta estructura permite al equipo ver exactamente quién hace qué, sin detallar las consultas de base de datos ni los botones de interfaz de usuario involucrados. Mantiene la conversación enfocada en el valor.
🚀 Avanzando
Dominar la creación de diagramas de casos de uso requiere práctica. Comience con sistemas pequeños. Enfóquese en la precisión al definir límites y actores. A medida que gane confianza, podrá abordar sistemas más complejos con múltiples subsistemas e integraciones externas.
Recuerde que estos diagramas son documentos vivos. Deben actualizarse a medida que evoluciona el sistema. Mantenerlos actualizados garantiza que los nuevos miembros del equipo puedan entender rápidamente el sistema y que los interesados permanezcan alineados con los objetivos del proyecto.
Al invertir tiempo en una modelización clara, reduce la ambigüedad y construye una base más sólida para el desarrollo de software. Diagramas claros conducen a un código claro, y un código claro conduce a sistemas confiables.
