Guía completa para crear un diagrama de paisaje de sistema C4 en Visual Paradigm utilizando la generación de modelos C4 impulsada por IA

El Modelo C4 es un enfoque ampliamente adoptado para la documentación de la arquitectura de software, que ofrece una forma estructurada de visualizar sistemas en niveles crecientes de detalle. En su base se encuentra el Diagrama de paisaje de sistema (Nivel 0), que proporciona la vista de mayor nivel, a nivel de toda la empresa, de todos los sistemas de software dentro de una organización. Esta guía le guía a través del proceso completo de creación de un Diagrama de paisaje de sistema C4 en Visual Paradigm utilizando el Generador de modelos C4 impulsado por IA, garantizando claridad, precisión y alineación con las mejores prácticas.

🔷 ¿Qué es un diagrama de paisaje de sistema C4?

El Diagrama de paisaje de sistema (también conocido como el Diagrama de portafolio de sistemas) es Nivel 0 del Modelo C4. Ofrece una vista panorámica de todo el ecosistema de software de la empresa, mostrando:

• Todos los principales internos y externos sistemas de software.
• Interacciones clave entre sistemas.
• Nivel alto actores (p. ej., usuarios, organizaciones, servicios de terceros).
• Relaciones estratégicas y dependencias en toda la organización.

Este diagrama sirve como la base contextual para todos los diagramas arquitectónicos subsiguientes (Contexto del Sistema, Contenedores, Componentes), permitiendo a las partes interesadas comprender el alcance completo antes de profundizar en sistemas individuales.

🔷 ¿Por qué usar el generador de modelos C4 impulsado por IA en Visual Paradigm?

El generación de diagramas con IA de Visual Paradigm agiliza la creación de diagramas C4 aprovechando la entrada en lenguaje natural para generar código PlantUML preciso. Esto es especialmente poderoso para:

• Prototipado rápido de la arquitectura empresarial.
• Reducción del esfuerzo manual en la creación de diagramas.
• Garantizar la coherencia con los estándares de modelado C4.
• Permitir el refinamiento iterativo mediante edición visual o edición directa del código PlantUML.

✅ Consejo profesional: Aunque la IA es poderosa, siempre valide y refine la salida generada para garantizar su precisión y relevancia para su organización.

🔷 Guía paso a paso: Creación de un diagrama de paisaje de sistemas C4

✅ Paso 1: Abra Visual Paradigm

Inicie Visual Paradigm (se recomienda la versión 2024 o posterior para un soporte completo de IA).

✅ Paso 2: Acceda al generador de diagramas con IA

Navegue hasta la barra de menú y seleccione:

Herramientas → Generación de diagramas con IA

💡 Esta función está disponible en la C4 PlantUML Studio edición.

✅ Paso 3: Elija la plantilla del modelo C4

Desde el panel de Generación de diagramas con IA:

• Seleccione Modelo C4 de la lista de tipos de diagrama disponibles.
• Elija “Paisaje del sistema” como tipo de diagrama.

Esto establece el contexto para generar una vista empresarial de nivel 0.

✅ Paso 4: Proporcione una entrada descriptiva

En el campo de indicación, ingrese una descripción clara y concisa del panorama de software de su organización.

✅ Ejemplos de indicaciones:

• "Mapa de sistemas internos, externos y de CRM en una empresa de comercio electrónico de tamaño medio"
• "Visión general de los sistemas de software empresarial, incluidos HRMS, ERP, portal de clientes y pasarelas de pago de terceros"
• "Portafolio de sistemas empresariales para una firma de servicios financieros con plataformas internas y sistemas regulatorios externos"

📌 Mejor práctica: Utilice terminología específica (por ejemplo, “interno”, “externo”, “de terceros”, “orientado al cliente”) para mejorar la precisión de la IA.

✅ Paso 5: Haga clic en ‘Generar’

Haga clic en Generar botón. Visual Paradigm hará:

1. Analizará tu entrada utilizando IA.
2. Generar un C4-PlantUML fragmento de código.
3. Renderizar el Diagrama de Paisaje del Sistema en el editor visual.

Verás:

• Sistemas (como cajas etiquetadas con nombres).
• Actores (como figuras de palo o roles etiquetados).
• Relaciones (como flechas etiquetadas que indican interacciones).

✅ Paso 6: Editar y refinar el diagrama

Una vez generado, puedes refinar el diagrama utilizando dos métodos:

🔹 Opción A: Editor visual

• Arrastra y suelta sistemas o actores adicionales.
• Ajusta las direcciones y etiquetas de las flechas.
• Reordena los elementos para una mejor legibilidad.
• Utiliza las herramientas de formato integradas (colores, fuentes, iconos).

🔹 Opción B: Editar el código PlantUML directamente

Haz clic en el “Editar PlantUML” botón para acceder al código subyacente. Ejemplo de fragmento:

@startuml
!include https://static.visual-paradigm.com/plantuml-stdlib/C4-PlantUML/master/C4_Context.puml

LAYOUT_TOP_DOWN()
LAYOUT_WITH_LEGEND()

title Paisaje de Software Empresarial

Person(Customer, "Cliente", "Usuario final del software empresarial.")
Person(RegBody, "Organismo Regulador", "Supervisa el cumplimiento de las regulaciones.")
Person(PayProvider, "Proveedor de Pagos de Terceros", "Procesa pagos externamente.")

Enterprise_Boundary(enterprise_software, "Paisaje de Software Empresarial") {
System(CustomerPortal, "Portal del Cliente", "Permite a los clientes ver y realizar pedidos.")
System(OrderMgmt, "Sistema de Gestión de Pedidos", "Gestiona el ciclo de vida de los pedidos y el inventario.")
System(ERP, "Sistema ERP", "Gestiona datos financieros, de inventario y de RRHH.")
System(HRMS, "Sistema de Gestión de RRHH", "Almacena datos de empleados y registros de RRHH.")
System(PayGateway, "Pasarela de Pagos", "Maneja el procesamiento de pagos mediante APIs seguras.")
System(ComplianceTracker, "Rastreador de Cumplimiento", "Supervisa el cumplimiento de regulaciones internas y externas.")
}

Rel(Customer, CustomerPortal, "Utiliza")
Rel(CustomerPortal, OrderMgmt, "Envía pedidos a")
Rel(OrderMgmt, ERP, "Sincroniza el inventario con")
Rel(ERP, HRMS, "Intercambia datos de RRHH con")
Rel(CustomerPortal, PayGateway, "Procesa pagos mediante")
Rel(PayGateway, PayProvider, "Se integra con un servicio externo")
Rel(ComplianceTracker, ERP, "Supervisa el cumplimiento con")
Rel(ComplianceTracker, RegBody, "Reporta datos de cumplimiento a")

Lay_D(PayProvider, PayGateway)
Lay_U(ComplianceTracker, ERP)
Lay_D(OrderMgmt, CustomerPortal)
@enduml

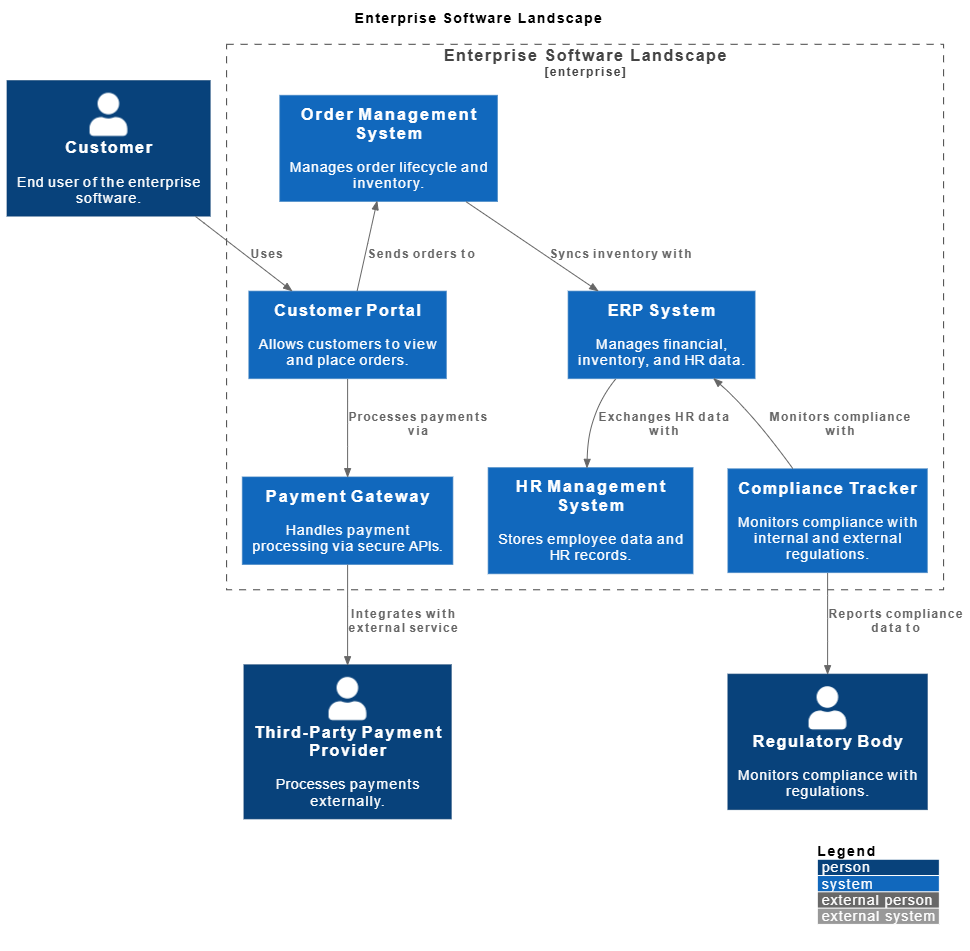

Diagrama de Paisaje de Sistema Generado por el ChatBot de IA de Visual Paradigm

✅ Consejo: Utilice !includeurl para importar la biblioteca estándar C4-PlantUML para un estilo consistente.

✅ Paso 7: Validar y Finalizar

Antes de finalizar, realice las siguientes verificaciones:

• ¿Están incluidos todos los sistemas empresariales principales?
• ¿Están claramente marcadas las dependencias externas?
• ¿Están correctamente categorizados los actores y los sistemas (internos vs. externos)?
• ¿Reflejan las relaciones las interacciones del mundo real?
• ¿Es el diagrama legible y escalable?

⚠️ Advertencia: La IA puede malinterpretar términos ambiguos (por ejemplo, “CRM” podría significar interno o externo). Siempre verifique el contexto.

🔷 Cómo encaja el Paisaje de Sistema en la Jerarquía del Modelo C4

El Modelo C4 está estructurado en cuatro niveles progresivos. El Paisaje de Sistema es el punto de partida — Nivel 0 — y permite una comprensión contextual antes de profundizar más.

🔗 Relación Clave:
El Paisaje del Sistema proporciona el contexto para Contexto del Sistema diagramas.
Ayuda a los arquitectos y partes interesadas a identificar qué sistema analizar a continuación, asegurando que las decisiones arquitectónicas se tomen con pleno conocimiento del paisaje empresarial.

🔷 Mejores prácticas para diagramas efectivos de paisajes de sistemas

1. Manténgase en un nivel alto: Evite nombrar microservicios o bases de datos individuales. Enfóquese en sistemas principales.
2. Use etiquetas claras: Nombre los sistemas de manera descriptiva (por ejemplo, “Sistema de Gestión de Pedidos de Clientes”, no “Sistema-01”).
3. Categorice los sistemas: Use color o forma para distinguir:
   • Sistemas internos (por ejemplo, azul)
   • Sistemas externos (por ejemplo, rojo)
   • Servicios de terceros (por ejemplo, naranja)
4. Minimice el desorden: Limite las relaciones a interacciones clave. Use “otro” o “etc.” solo si es necesario.
5. Actualice regularmente: Trate el paisaje como un documento vivo: actualícelo con nuevos sistemas o aquellos retirados.

🔷 Errores comunes y cómo evitarlos

🔷 Conclusión

Crear un Diagrama de Paisaje de Sistema C4 en Visual Paradigm utilizando el Generador de Modelo C4 impulsado por IA es una forma rápida, eficiente y escalable de documentar el portafolio de software de su empresa. Al combinar entradas en lenguaje natural con refinamiento visual, los equipos pueden establecer rápidamente una comprensión compartida del ecosistema digital de la organización.

Este diagrama fundamental sienta las bases para una exploración arquitectónica más profunda, asegurando que cada diagrama de Contexto de Sistema, Contenedor y Componente se construya sobre un contexto sólido y a nivel empresarial.

✅ Consejo final: Comparta el diagrama de paisaje con las partes interesadas —gerentes de producto, CTO, auditores y desarrolladores— para alinear los límites del sistema y las dependencias.

📚 Lista de referencias (Formato Markdown)

• Generador de diagramas con IA de Visual Paradigm: Soporte completo para el modelo C4: Estas notas de lanzamiento destacan la integración de la generación de modelos C4 impulsada por IA, incluido el soporte para diagramas de Paisaje de Sistema, Contexto, Contenedor y Componente, lo que permite una documentación arquitectónica más rápida y inteligente.
• Acerca de los diagramas C4 en el Estudio C4 PlantUML impulsado por IA: Una visión general completa de cómo la IA genera diagramas C4, incluida la orientación sobre las entradas de los prompts, la validación de la salida y los casos de uso en toda la arquitectura empresarial.
• Generador de diagramas de paisaje de sistema C4 con IA – Guía de Visual Paradigm: Un tutorial paso a paso sobre cómo usar la herramienta de IA de Visual Paradigm para generar un diagrama de paisaje de sistema a partir de una descripción en lenguaje natural.
• Características del Estudio C4 PlantUML de Visual Paradigm: Página oficial de características que detalla las capacidades completas del Estudio C4 PlantUML, incluida la generación con IA, la integración con PlantUML y el soporte para diagramas de múltiples niveles.
• Guía para principiantes sobre diagramas del modelo C4: Una introducción accesible al modelo C4, explicando cada nivel y cómo utilizar los diagramas de manera efectiva en la comunicación de la arquitectura de software.
• La guía definitiva del Estudio C4 PlantUML: Revolucionando el diseño de la arquitectura de software: Un análisis profundo de cómo el Estudio C4 PlantUML, con asistencia de IA, transforma los flujos de trabajo de diseño de arquitectura para equipos de todos los tamaños.
• Diagrama de componentes C4: Una guía definitiva de la estructura interna de tu código: Aunque se centra en el Nivel 3, este artículo refuerza la importancia de la estructura jerárquica que comienza con el diagrama de paisaje.

✅ Nota: Siempre verifica dos veces los diagramas generados por IA para garantizar su precisión, especialmente cuando se utilizan en contextos de cumplimiento, auditoría o planificación estratégica. La IA es una herramienta poderosa, pero la supervisión humana garantiza la calidad y la corrección.
