Kompletny przewodnik po diagramach wdrożenia UML

1. Wprowadzenie

A Diagram wdrożenia UML to diagram strukturalny w Języku modelowania zintegrowanego (UML 2.5) który modeluje fizyczne wdrożenie artefaktów oprogramowania na węzłach sprzętowych – takich jak urządzenia, serwery, kontenery lub instancje chmury.

Odpowiada na kluczowe pytanie z rzeczywistego świata:

„Gdzie oprogramowanie faktycznie działa i jak komponenty komunikują się w środowisku fizycznym?”

Podczas gdy diagramy klas skupiają się na relacjach logicznych, a diagramy składników pokazują strukturę oprogramowania modułowego, diagramy wdrożenia powiększają, aby ujawnić topologię środowiska uruchomieniowego—faktyczną infrastrukturę, w której system jest uruchamiany.

✅ Dlaczego używać diagramów wdrożenia?

Diagramy wdrożenia są niezbędne do:

  • Architekci systemów i inżynierowie DevOps

  • Planowanie infrastruktury i szacowanie pojemności

  • Decydowanie między chmura a lokalne hosting

  • Projektowanie bezpiecznych, skalowalnych i wydajnych systemów

  • Ułatwianie zgodności między zespołami (rozwój, operacje, bezpieczeństwo)

Służą jako powszechny językmiędzy zespołami technicznymi a stakeholderami, zmniejszając niepewność podczas wdrażania, skalowania i rozwiązywania problemów.

2. Kluczowe pojęcia i elementy

Poniżej znajduje się kompleksowy przegląd podstawowych elementów używanych w diagramach wdrażania UML, w tym ich oznaczeń, celu oraz typowych stereotypów.

Element Oznaczenie UML Cel Typowe stereotypy
Węzeł sześcian 3D lub prostokąt z <<urządzenie>>lub<<środowisko wykonania>> Reprezentuje sprzęt fizyczny lub wirtualny: serwer, maszyna wirtualna, kontener, urządzenie mobilne, instancja chmury <<urządzenie>>, <<środowisko wykonania>>, <<chmura>>, <<region>>
Artefakt Prostokąt z zagiętym rogiem Jednostka oprogramowania do wdrożenia: .war, .jar, .exe, obraz Docker, skrypt SQL, plik konfiguracyjny <<artefakt>>, <<plik>>, <<skrypt>>, <<baza danych>>
Wdrożenie Punktowana strzałka z <<wdroż>> Pokazuje, że artefakt jest wdrażany na węźle <<wdroż>>
Ścieżka komunikacji Linia ciągła (powiązanie) Połączenie fizyczne lub logiczne między węzłami (sieć, protokół, magistrala) <<TCP/IP>>, <<HTTPS>>, <<MQTT>>
Manifestacja Punktowana strzałka z <<manifest>> Wskazuje, że artefakt implementuje lub manifestuje komponent <<manifest>>
Zagniezdzenie węzłów Węzeł wewnątrz innego węzła Struktura hierarchiczna: np. kontener wewnątrz maszyny wirtualnej, maszyna wirtualna w centrum danych —

🔍 Ważne informacje:

  • Węzły mogą zawierać inne węzły (np. maszyna wirtualna w serwerze) lub artefakty.

  • Użyj notacji wielokrotności jak [2] lub {2} aby oznaczyć wiele wystąpień.

  • Środowiska wykonawcze (np. Tomcat, Node.js, Kubernetes Pod, Docker) są często modelowane jako zagnieżdżone węzły.

  • Zawsze uwzględniaj protokoły i porty na ścieżkach komunikacji – to jest kluczowe dla zespołów operacyjnych.

3. Przykład studium przypadku: prosty system internetowej biblioteki

📌 Krótkie opis

Ten diagram wdrażania ilustruje architekturę fizyczną małego, internetowego Systemu Internetowej Biblioteki. System działa zgodnie z klasyczną architekturą trzywarstwową z minimalną nadmiarowością.

🖥️ Składniki systemu i wdrożenie

System działa na trzech głównych węzłach:

Węzeł Opis
Stacja robocza klienta Komputer użytkownika lub urządzenie mobilne z standardowym przeglądarką internetową (bez oprogramowania specjalnego).
Serwer internetowy/serwer aplikacji Jeden serwer z systemem Linux (Ubuntu) działający Tomcat lub Node.js do hostowania interfejsu użytkownika i logiki biznesowej.
Serwer baz danych Serwer dedykowany działający PostgreSQL lub MySQL do trwałego przechowywania danych.

🔗 Przepływ komunikacji

  • Klient → Serwer aplikacji: HTTPS przez port 443 (ruch internetowy bezpieczny)

  • Serwer aplikacji → Serwer baz danych: JDBC przez porta 5432 (Domyślna PostgreSQL)

⚠️ Uwaga: Jest to prosta, nieklastrowana konfiguracja bez równoważenia obciążenia, buforowania ani wysokiej dostępności – idealne do prototypowania lub małych wdrożeń.

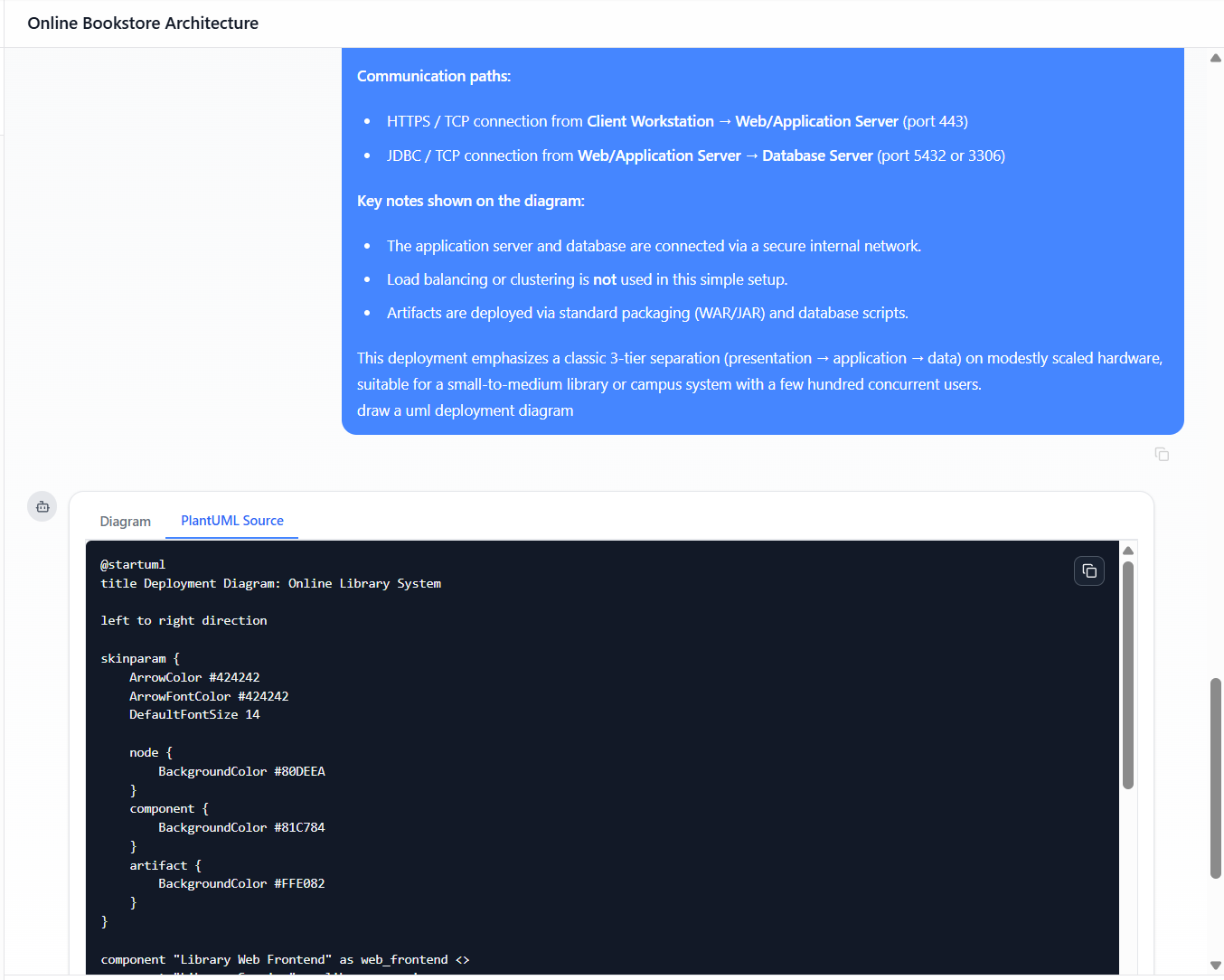

🖼️ Faktyczny diagram wdrożenia (wygenerowany przez czatbot Visual Paradigm AI)

Oto gotowy do użycia kod PlantUML który dokładnie odpowiada opisanej architekturze. Wklej go do dowolnego renderera PlantUML, aby natychmiast uzyskać profesjonalny diagram.

  • Wygenerowane przez czatbot Visual Paradigm AI (kod diagramu wdrożenia PlantUML)
@startuml
tytuł Diagram wdrożenia: System biblioteki internetowej
kierunek od lewej do prawej

skinparam {
    KolorStrzałki #424242
    KolorCzcionkiStrzałek #424242
    RozmiarCzcionkiDomyślny 14
    node {
        KolorTła #80DEEA
    }
    component {
        KolorTła #81C784
    }
    artifact {
        KolorTła #FFE082
    }
}

component "Frontend biblioteki internetowej" jako web_frontend <<aplikacja internetowa>>
component "Usługa biblioteki" jako library_service <<logika biznesowa>>

node "Stacja robocza klienta" <<urządzenie>> jako client_workstation {
    artifact "Aplikacja internetowa biblioteki (przeglądarka)" jako browser_app
}

node "Serwer WWW/ aplikacji" <<urządzenie>> jako app_server {
    artifact "library-web.war" jako web_war
    artifact "library-service.jar" jako service_jar
}

node "Serwer bazy danych" <<urządzenie>> jako db_server {
    artifact "biblioteka-bd" jako db_schema
}

client_workstation --> app_server : HTTPS (port 443)
app_server --> db_server : JDBC (port 5432)

web_war ..> web_frontend : <<wdrażnia>>
service_jar ..> library_service : <<wdrażnia>>
db_schema ..> library_service : <<dostępu>>

note right of db_server
  Instancja PostgreSQL / MySQL
  Dedykowany serwer bazy danych
end note

note left of app_server
  Ubuntu + Tomcat lub Node.js
  Hostuje aplikację internetową i logikę biznesową
end note

note right of client_workstation
  Urządzenie użytkownika: komputer, tablet lub telefon
  Wymaga tylko przeglądarki internetowej
end note

@enduml

🛠️ Jak natychmiast renderować

  1. Odwiedź https://www.plantuml.com/plantuml

  2. Wklej całą powyższą blok kodu

  3. Kliknij „Generuj” → natychmiast zobaczysz czysty, profesjonalny diagram

💡 Porada: Użyj VS Code + rozszerzenie PlantUML, IntelliJ IDEA, lub GitHub Actions aby zintegrować diagramy z procesem CI/CD – idealne do dokumentacji kontrolowanej wersjami.

4. Najlepsze praktyki: Zasady tworzenia skutecznych diagramów wdrożenia

Postępuj zgodnie z tymi zasadami, aby upewnić się, że Twoje diagramy wdrożenia są jasne, wykonalne i utrzymywalne.

✅ 1. Wybierz odpowiedni poziom abstrakcji

  • Wysoki poziom: Pokaż tylko 3–5 kluczowych węzłów (np. Klient – Aplikacja – Baza danych)

  • Szczegółowy: Dodaj zapory ogniowe, balansery obciążenia, kolejki komunikatów, CDN, pody Kubernetes itp.

🔎 Zacznij prosto, a następnie rozszerzaj, gdy to będzie potrzebne.

✅ 2. Postępuj zgodnie z zasadą architektury trzywarstwowej

Większość systemów naturalnie pasuje do:

  1. Warstwa prezentacji → Urządzenia klienckie

  2. Warstwa aplikacji → Serwery internetowe/aplikacyjne

  3. Warstwa danych → Serwery baz danych

Ten wzorzec poprawia przejrzystość i planowanie skalowalności.

✅ 3. Zawsze uwzględniaj te elementy

  • ✅ Fizyczne lub wirtualne węzły (z <<urządzenie>> lub <<środowisko wykonania>>)

  • ✅ Artefakty z rzeczywistymi nazwami plików (np. app.jar, schema.sql)

  • ✅ Ścieżki komunikacji z protokoły i porty (np. HTTPS (443))

  • ✅ Związki wdrażania używając <<deploy>>

  • ✅ Stereotypy do samodokumentowania ról (np. <<cloud>>, <<database>>)

✅ 4. Używaj stereotypów swobodnie

Stereotypy sprawiają, że schematy samodokumentujące się bez potrzeby legendy:

węzeł "AWS EC2 Instance" <<server>> jako ec2
węzeł "Redis Cache" <<cache>> jako redis
węzeł "Kubernetes Pod" <<container>> jako pod

✅ 5. Zachowaj czytelność i skalowalność schematów

  • Ogranicz do 5–7 węzłów na schemat

  • Używaj spójnych schematów kolorystycznych:

    • Niebieski: urządzenia, serwery

    • Zielony: komponenty, usługi

    • Żółty: artefakty, pliki

  • Grupuj powiązane węzły przy użyciu pakietów lub ram

pakiet "Środowisko produkcyjne" {
    węzeł "Serwer aplikacji 1"
    węzeł "Serwer aplikacji 2"
}

✅ 6. Wersjonuj i dokumentuj swoje schematy

Dodaj notatkę wersji aby uniknąć nieporozumień:

notatka na dole app_server
  Wdrożenie produkcyjne – wersja 1.2 – marzec 2026
  Ostatnia aktualizacja: 2025-04-05
koniec notatki

5. Wskazówki eksperta i zaawansowane techniki

🎯 Wskazówka 1: Użyj PlantUML do kontroli wersji i automatyzacji

  • Pisz schematy jako pliki tekstowe w .puml formacie

  • Przechowuj w Git obok kodu

  • Automatyczne generowanie diagramów podczas kompilacji (poprzez CI/CD)

  • Umożliwia śledzenie pochodzenia, współpraca, oraz odnowność

🎯 Wskazówka 2: Model nadmiarowości i skalowalności

Pokaż skalowanie poziome z wieloma instancjami:

węzeł "Balansowanie obciążenia" jako lb
węzeł "Serwer aplikacji 1" <<urządzenie>> jako app1
węzeł "Serwer aplikacji 2" <<urządzenie>> jako app2
lb --> app1
lb --> app2

🎯 Wskazówka 3: Wzorce specyficzne dla chmury

Użyj stereotypów specyficznych dla dziedziny w architekturach chmury:

węzeł "us-east-1" <<Region AWS>> jako region
węzeł "AWS Lambda" <<funkcja>> jako lambda
węzeł "Kosz S3" <<przechowywanie>> jako s3
węzeł "Elastic Kubernetes Service (EKS)" <<klaster>> jako eks

🎯 Wskazówka 4: Wizualizacja zabezpieczeń i sieci

Dodaj zapory ogniowe, DMZ lub strefy sieciowe:

węzeł "Zapora ogniowa" <<bezpieczeństwo>> jako firewall
client_workstation --> firewall : HTTPS (443)
firewall --> app_server : Dozwolone (port 443)

Lub użyj notatki do dokumentowania zasad:

notatka po prawej stronie app_server
  Tylko sieć wewnętrzna
  Brak bezpośredniego dostępu z publicznego internetu
  Zastosowane zasady zapory ogniowej
koniec notatki

🎯 Wskazówka 5: Integracja z innymi diagramami UML

  • Link do Diagramy składników (logiczne vs. fizyczne)

  • Odwołanie Diagramy topologii sieci (kablowanie, przełączniki)

  • Użycie w Pociągi CI/CD do weryfikacji ścieżek wdrażania artefaktów

🎯 Wskazówka 6: Unikaj typowych pułapek

❌ Błąd ✅ Poprawka
Mieszanie komponentów logicznych z węzłami fizycznymi Zachowaj komponent i wdrażanie diagramy oddzielone
Pomijanie portów i protokołów Zawsze oznaczaj ścieżki komunikacji: HTTPS (443), JDBC (5432)
Tworzenie jednego ogromnego diagramu dla mikroserwisów Podziel na diagramy modułowe (np. jeden na każdy klaster usług)

🎯 Wskazówka 7: Zaawansowana personalizacja PlantUML

Dostosuj wygląd do publikacji lub prezentacji:

skinparam node {
    shadowing false
    borderColor #263238
    BackgroundColor #E0F7FA
}
skinparam artifact {
    BackgroundColor #FFF8E1
}
hide stereotype

📌 Pro Insight: Użyj ukryj stereotyp gdy chcesz uzyskać czysty, minimalistyczny wygląd – idealny do prezentacji lub dokumentacji.

✅ Ostateczna rekomendacja

„Zacznij każdy nowy system – lub istotną przebudowę – z diagramu wdrożenia trzywarstwowego.”

Trwa to zaledwie 10 minut aby stworzyć diagram podobny do powyższego, ale może to oszczędzić godziny nieporozumień, błędów wdrażania i ponownej pracy.

✅ Twój plan działania:

  1. Skopiuj kod PlantUML z przykładu System biblioteki online przykład

  2. Wyrenderuj go za pomocą PlantUML Live

  3. Użyj go jako podstawy dla dokumentacji architektury swojego systemu

  4. Rozszerzaj go wraz z rozwojem systemu:

    • Dodaj bufor Redis

    • Wprowadź kolejki komunikatów (RabbitMQ/Kafka)

    • Wdrażaj na klastery Kubernetes

    • Włącz wdrażanie wieloregionowe (np. us-east-1, eu-west-1)

    • Dodaj CDN, WAF, lub funkcje bezserwerowe

📌 Chcesz więcej?

Daj mi znać, jeśli chcesz:

  • A microserwisy + Kubernetes + wieloregionowy diagram wdrożenia

  • A Draw.io (diagrams.net) wersja tego diagramu

  • A Lucidchart lub Visio szablon

  • A Przewodnik integracji z pipeline CI/CD dla PlantUML

  • A biblioteka szablonów dla typowych architektur (np. bezserwerowe, przetwarzanie krawędziowe, IoT)

🎉 Wesoły rysowanie schematów!

„Obraz wart tysiąca słów” – ale dobrze wykonany schemat wdrożenia UML jest wart tysiąca wdrożeń.

Zacznij tworzyć swoją architekturę z jasnością.
Używaj PlantUML. Wersjonuj swoje schematy. Udostępniaj je. Skaluj z pewnością.

💬 Masz system do zamodelowania? Napisz opis poniżej – wygeneruję dla Ciebie kod PlantUML.

Narzędzia do diagramów stanów UML z Visual Paradigm i AI

Główne funkcje Visual Paradigm dla diagramów stanów UML

✅ 1. Generowanie i doskonalenie z wykorzystaniem AI

Visual Paradigm wykorzystuje sztuczna inteligencja w celu eliminacji trudności związanej z ręcznym rysowaniem schematów, czyniąc ją dostępna nawet dla osób nieekspertów.

🔹 Generowanie schematu z tekstu (generator schematów z AI)

  • Jak to działa: Opisz zachowanie systemu w prostym języku angielskim, a AI natychmiast wygeneruje strukturalny diagram stanów UML.

  • Przykładowy prompt:

    „Stwórz diagram stanów dla zamówienia online: zaczyna się jako „Utworzono”, przechodzi do „Zapłacono” po zapłaceniu, a następnie do „Wysłano” po wysłaniu. Dodaj stan „Anulowano”, który może zostać wyzwolony w dowolnym momencie przed wysyłką.”

  • Wynik: Pełnoprawna maszyna stanów z:

    • Poprawnie nazwane stany (Utworzono, Zapłacono, Wysłano, Anulowano)

    • Poprawne przejścia z oznaczonymi wyzwalaczami (np. „Płatność otrzymana”, „Anuluj zamówienie”)

    • Warunki strażnicze tam, gdzie są stosowne

    • Poprawna składnia i układ UML

📌 Zalety: Zmniejsza czas projektowania z godzin do sekund.

🔹 Asystent AI oparty na rozmowie

  • Interakcja z czatbotem AI bezpośrednio w edytorze.

  • Użyj języka naturalnego do iteracyjnej edycji diagramu:

    • „Dodaj przejście od „Oczekujące” do „Błąd”, gdy płatność nie powiedzie się.”

    • „Utwórz stan złożony „Wysłane” z podstanami: „W tranzycji” i „Dostarczone”.”

    • „Zmień nazwę „Utworzono” na „Oczekujące potwierdzenie”.”

  • AI rozumie żądanie, aktualizuje diagram i utrzymuje spójność UML.

🔹 Automatyczne stosowanie najlepszych praktyk

  • AI zapewnia, że wygenerowane diagramy są zgodne z standardami UML i najlepszymi praktykami:

    • Brak nieosiągalnych stanów

    • Brak zaniedbanych przejść

    • Poprawne użycie stanów początkowych/końcowych

    • Poprawne zagnieżdżanie w stanach złożonych

  • Zapobiega powszechnym błędom modelowania, które prowadzą do nieporozumień lub niepoprawnej implementacji.

✅ Idealne dla zespołów o różnym poziomie doświadczenia – młodzi programiści mogą tworzyć profesjonalne diagramy z minimalnym szkoleniem.

Inteligentne funkcje edycji i modelowania

Visual Paradigm nie generuje tylko diagramów — on umożliwia użytkownikom tworzenie, doskonalenie i zarządzanie złożonymi maszynami stanów z precyzją.

🔹 Weryfikacja w czasie rzeczywistym

  • Podczas edycji AI ciągle analizuje schemat pod kątem błędów logicznych:

    • Niedostępne stany (np. stan bez przychodzących przejść)

    • Zamknięcia (brak ścieżki wyjścia z stanu)

    • Brakujące stany początkowe/końcowe

    • Nieprawidłowe przejścia (np. pętla bez odpowiednich warunków ochronnych)

  • Wizualne ostrzeżenia i sugestie w tekście pomagają natychmiast rozwiązać problemy.

🔹 Inteligentne manipulatory i katalog zasobów

  • Narzędzia przeciągania i upuszczania, któreinteligentnie sugerują poprawne połączenia:

    • Podczas umieszczania nowego stanu narzędzie sugeruje logiczne przejścia.

    • Podczas dodawania przejścia automatycznie sugeruje nazwy zdarzeń i warunki ochronne.

  • Dostęp doKatalog zasobów z gotowymi szablonami dla typowych wzorców:

    • Sesje logowania

    • Przetwarzanie zamówień

    • Stany zasilania urządzenia

    • Zatwierdzanie przepływu pracy

🔹 Obsługa złożonych maszyn stanów

Obsługuje zaawansowane konstrukcje UML niezbędne dla systemów rzeczywistych:

  • Stany złożone: Zagnieżdżone podstany (np. Wysłane → W tranzycji → Dostarczone)

  • Regiony ortogonalne: Maszyny stanów równoległe (np. urządzenie ma jednocześnie stany „Włączony” i „Połączony z siecią”)

  • Warunki strażnicze: Wyrażaj logikę taką jak jeśli (paymentMethod == "CreditCard")

  • Działania wejścia/wyjścia: Zdefiniuj działania wykonywane podczas wejścia lub wyjścia z stanu

  • Przejścia wewnętrzne: Zdarzenia, które wywołują działania bez zmiany stanu

🎯 Przypadek użycia: Modelowanie inteligentnego termostatu z wieloma równoległymi zachowaniami (kontrola temperatury, stan Wi-Fi, stan interfejsu użytkownika).

Zintegrowany przepływ pracy i automatyzacja

Visual Paradigm przekształca diagramy stanów z statycznej dokumentacji w żywe, wykonywalne artefakty w cyklu życia rozwoju.

🔹 Generowanie kodu z projektu

  • Generuj kod szkieletowy w popularnych językach bezpośrednio z zakończonego diagramu:

    • Java

    • C#

    • Python

  • Wygenerowany kod zawiera:

    • Klasy stanów i logika przejść

    • Obsługi zdarzeń

    • Sprawdzanie warunków strażniczych

    • Działania wejścia/wyjścia

  • Przyspiesza wdrażanie i zapewniaspójność modelu z kodem.

📌 Przykład: Diagram stanu dla bramki płatności może wygenerować plikPaymentStateMachine.javaz metodamionPaymentReceived(), onTimeout(), orazonCancel()metodami.

🔹 Integracja dokumentacji z OpenDocs

  • Wstaw diagramy bezpośrednio dodokumentacji technicznejużywającOpenDocs.

  • Automatycznie synchronizuje aktualizacje — gdy diagram się zmienia, dokumentacja od razu to odzwierciedla.

  • Obsługuje eksport doPDF, HTML, Markdown, oraz integrację z Confluence, Notion i GitBook.

🔹 Narzędzie do porównania zmian

  • Użyj funkcji„Porównaj z poprzednim”aby śledzić zmiany wywołane przez AI lub ręczne:

    • Wizualna różnica podkreślająca dodane/usunięte stany, przejścia lub warunki

    • Wyświetl historię wersji i przywróć, jeśli to konieczne

  • Krytyczne dlaśladów audytowych, współpraca zespołu, i zgodność.

💡 Idealne dla: zespoły Agile iterujące nad logiką stanu lub środowiska regulacyjne wymagające śledzenia zmian.

Dostępność i dostępność

Visual Paradigm oferuje obie wersje: stacjonarna i chmura (online), zapewniając elastyczność w różnych zespołach i przepływach pracy:

Platforma Funkcje
Stacja robocza (Windows/macOS) Pełnofunkcyjny IDE, używanie offline, wysoka wydajność
Online (oparte na przeglądarce) Współpraca w chmurze, współużytkowanie w czasie rzeczywistym, dostępne z dowolnego urządzenia

✅ Obie wersje zawierają Generator wykresów z AI, Chatbot z AI, walidacja w czasie rzeczywistym, i generowanie kodu.

Najlepsze praktyki i rekomendacje

Najlepsza praktyka Dlaczego to ma znaczenie
Zacznij od języka naturalnego Przyspiesza początkowy projekt i zachęca do udziału wszystkich zaangażowanych stron
Użyj AI do tworzenia prototypu, a następnie dopracuj ręcznie Zrównoważa szybkość z dokładnością
Weryfikuj diagram przed generowaniem kodu Zapobiega błędom w czasie działania wynikającym z błędnej logiki
Użyj OpenDocs do dokumentacji Gwarantuje, że diagramy są aktualne wraz z systemem
Wykorzystaj narzędzie porównawcze Śledź zmiany podczas projektowania iteracyjnego

⚠️ Ostrzeżenie: Choć AI jest potężne, czasem może generować niepoprawną lub suboptymalną logikę. Zawsze przeglądaj wyniki pod kątem poprawności, szczególnie w systemach krytycznych dla bezpieczeństwa lub finansowych.

Wnioski

Visual Paradigm ponownie zdefiniował sposób, w jaki zespoły tworzą i zarządzają diagramami stanów UML. Łącząc wejście w języku naturalnym, generowanie sterowane przez AI, weryfikację w czasie rzeczywistym, oraz automatyzację od końca do końca, przekształca modelowanie stanów z czasochłonnego zadania w intuicyjny, współpracy i produktywny proces.

Niezależnie od tego, czy projektujesz prosty przepływ logowania użytkownika, czy złożony system sterowania przemysłowego, Visual Paradigm umożliwia Ci:

  • Projektuj szybciej

  • Twórz inteligentniej

  • Weryfikuj wcześniej

  • Generuj kod automatycznie

✅ Ostateczny poradnik: Zaczynaj każdy nowy system od diagram stanu—nawet jeśli tylko po to, by wyjaśnić zachowanie. Użyj AI Visual Paradigm, aby go wygenerować w kilka sekund. Następnie dopracuj go wraz z zespołem. Wynik? Wspólna, wykonywalna wiedza o zachowaniu systemu.

Lista odniesień
